मदरबोर्ड मुख्य बोर्ड Mindray IMEC12 रोगी मॉनिटर के लिए उपयोग PN 051-002516-00

उत्पाद विवरण

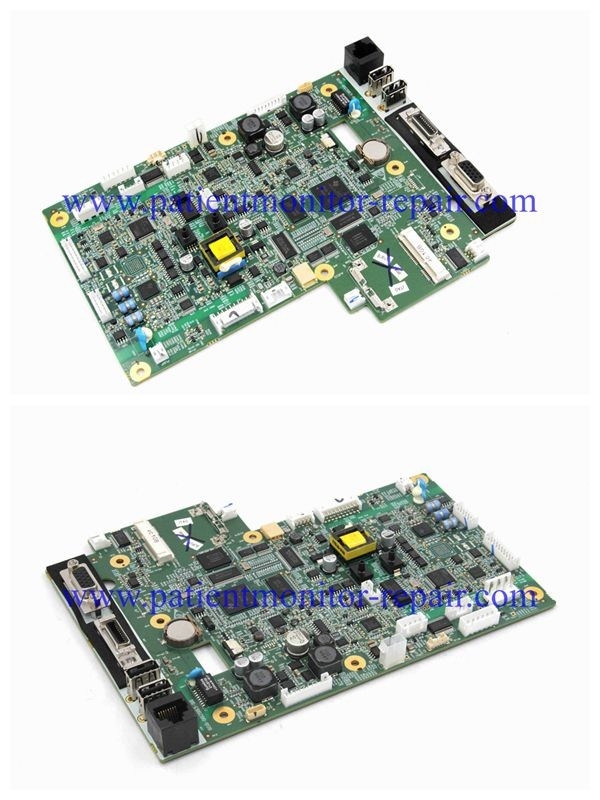

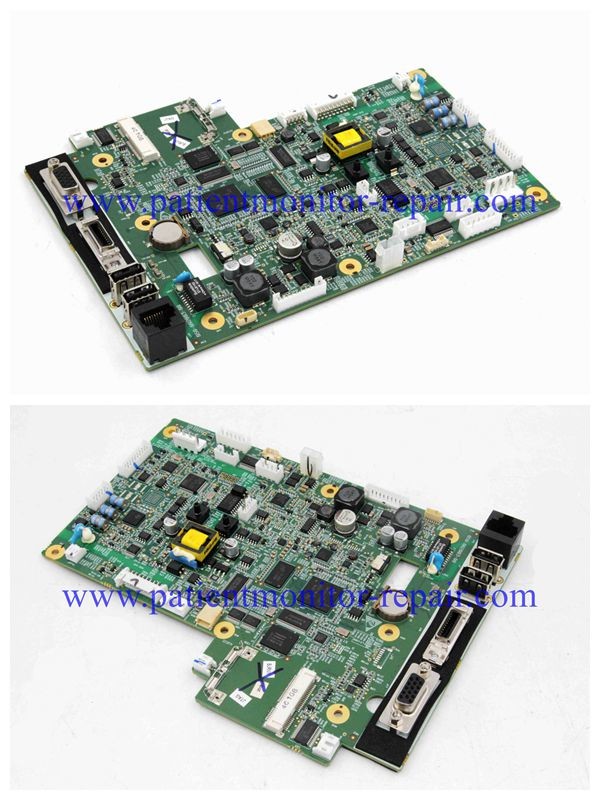

माइंड्रे आईएमईसी12 मेनबोर्ड (पीएनः 051-002516-00)

सामान्य जानकारी

• मॉडल संगतता: विशेष रूप से Mindray iMEC12 रोगी मॉनिटर के लिए डिज़ाइन किया गया।
• भाग संख्या: 051-002516-00
• मुख्य कार्य: रोगी मॉनिटर के लिए केंद्रीय प्रसंस्करण इकाई के रूप में कार्य करता है, सिग्नल अधिग्रहण, प्रसंस्करण, प्रदर्शन और संचार का प्रबंधन करता है।

प्रमुख विशेषताएं

• ✅उच्च एकीकरण: एक ही कॉम्पैक्ट बोर्ड में कई रोगी निगरानी कार्यों को जोड़ती है।
• ✅मल्टीमोडल सिग्नल प्रोसेसिंग: ईसीजी, एसपीओ2, एनआईबीपी, आरईएसपी, टेम्प और आईबीपी मॉड्यूल का समर्थन करता है।
• ✅वास्तविक समय में डेटा हैंडलिंग: वास्तविक समय में शारीरिक डेटा प्रसंस्करण और तरंग रूप प्रतिपादन करने में सक्षम।
• ✅टचस्क्रीन इंटरफ़ेस समर्थन: आईएमईसी12 के 12.1 इंच के टीएफटी टचस्क्रीन डिस्प्ले के साथ इंटरफेस।
• ✅मॉड्यूलर डिजाइन: मॉनिटर यूनिट के भीतर आसानी से प्रतिस्थापन और रखरखाव की अनुमति देता है।
• ✅आंतरिक संचार बस: परिधीय बोर्डों और सेंसरों के साथ संचार के लिए सीरियल और डेटा बस शामिल हैं।
• ✅फर्मवेयर अपग्रेडेबल: यूएसबी या सेवा इंटरफेस के माध्यम से सॉफ्टवेयर/फर्मवेयर अपडेट का समर्थन करता है।

तकनीकी विनिर्देश

• प्रोसेसर: एआरएम आधारित एम्बेडेड प्रोसेसर (विशिष्ट मॉडल उत्पादन बैच के अनुसार भिन्न हो सकता है)
• स्मृति: सिस्टम संचालन और डेटा भंडारण के लिए एकीकृत रैम और फ्लैश मेमोरी
• आई/ओ पोर्ट:
  • यूएसबी पोर्ट (अपग्रेड और बाहरी डिवाइस कनेक्शन के लिए)
  • सीरियल पोर्ट (मॉड्यूल के साथ आंतरिक संचार के लिए)
  • डिस्प्ले इंटरफेस (एलसीडी स्क्रीन संचार के लिए)
• विद्युत आपूर्ति: आईएमईसी12 इकाई के विनियमित बिजली प्रणाली के भीतर काम करने के लिए डिज़ाइन किया गया (आमतौर पर 12 वी डीसी इनपुट)
• शीतलन: निष्क्रिय शीतलन, कोई चलती भाग नहीं

पर्यावरण विनिर्देश

• परिचालन तापमान: 0°C से 40°C (32°F से 104°F)
• भंडारण तापमान: -20°C से 60°C (-4°F से 140°F)
• आर्द्रता: १५% से ९५% तक नॉन कंडेनसिंग

आवेदन

• वयस्कों, बाल रोगियों और नवजात रोगियों की निरंतर निगरानी के लिए अस्पताल में उपयोग किया जाता है।
• रोगी की स्थिति और नैदानिक आवश्यकता के आधार पर विभिन्न निगरानी मॉड्यूल का समर्थन करता है।

समर्थित सेंसर इंटरफेस

1.ईसीजी (इलेक्ट्रोकार्डियोग्राम) इंटरफ़ेस

• कनेक्टर का प्रकार: 3-लीड या 5-लीड ईसीजी केबल
• इंटरफेस प्रोटोकॉल: समर्पित ईसीजी मॉड्यूल सर्किट के माध्यम से एनालॉग सिग्नल इनपुट
• कार्य: हृदय की विद्युत गतिविधि को मापता है; Arrhythmia और ST सेगमेंट विश्लेषण का समर्थन करता है

2.SpO2 (पल्स ऑक्सीमेट्री) इंटरफ़ेस

• समर्थित प्रौद्योगिकियां: Mindray SpO2, और वैकल्पिक Nellcor या Masimo (संरचना के आधार पर)
• कनेक्टर का प्रकार: DB9 या मॉड्यूलर SpO2 सेंसर पोर्ट
• कार्य: रक्त ऑक्सीजन संतृप्ति और पल्स दर को मापता है

3.एनआईबीपी (गैर-आक्रामक रक्तचाप) इंटरफ़ेस

• कनेक्टर का प्रकार: मानक एनआईबीपी कफ नली कनेक्टर (अक्सर त्वरित कनेक्शन प्रकार)
• इंटरफेस: एक वायवीय NIBP मॉड्यूल के लिए डिजिटल संकेतों के माध्यम से नियंत्रित
• कार्य: सिस्टोलिक, डायस्टोलिक और एमएपी दबावों का ऑसिलोमेट्रिक माप

4.आरईएसपी (श्वास) इंटरफ़ेस

• विधि: ईसीजी के माध्यम से प्रतिबाधा आधारित श्वसन
• इंटरफ़ेस प्रकार: कोई अलग कनेक्टर नहीं; ईसीजी लीड इंटरफ़ेस का उपयोग करता है
• कार्य: छाती की प्रतिबाधा के आधार पर श्वसन दर को मापता है

5.TEMP (तापमान) इंटरफ़ेस

• कनेक्टर का प्रकार: YSI-400 या YSI-700 संगत थर्मिस्टोर पोर्ट
• चैनलों की संख्या: आमतौर पर दो-चैनल तापमान निगरानी का समर्थन करता है
• कार्य: कोर और सतह शरीर के तापमान की निगरानी

6.आईबीपी (इनवेसिव ब्लड प्रेशर) इंटरफ़ेस

• कनेक्टर का प्रकार: एक बार में इस्तेमाल होने वाले दबाव ट्रांसड्यूसर के लिए सर्कुलर मल्टीपिन कनेक्टर
• चैनल: आम तौर पर 2 चैनलों तक (IBP1 और IBP2)
• कार्य: धमनियों, नसों या इंट्राक्रेनियल दबाव की प्रत्यक्ष निगरानी

7.CO2 (कैपनोग्राफी, वैकल्पिक)

• प्रकार: मुख्यधारा या साइडस्ट्रीम कैपनोग्राफी (वैकल्पिक मॉड्यूल)
• इंटरफेस: मॉड्यूल स्लॉट के माध्यम से डिजिटल या सीरियल इंटरफ़ेस
• कार्य: माप अंत ज्वार CO2 (EtCO2) और श्वसन दर

8.टचस्क्रीन और डिस्प्ले इंटरफ़ेस

• प्रकार: टीएफटी डिस्प्ले के लिए एलवीडीएस या इसी तरह का
• टचस्क्रीन: क्षमतात्मक या प्रतिरोधक स्पर्श इंटरफ़ेस इनपुट

9.यूएसबी / सीरियल पोर्ट

• यूएसबी पोर्ट: डेटा निर्यात, फर्मवेयर अद्यतन, बारकोड स्कैनर आदि के लिए
• RS232 सीरियल पोर्ट: बाहरी उपकरणों के साथ इंटरफेस के लिए (जैसे, वेंटिलेटर, एनेस्थेसिया मशीन)

10.नेटवर्क/संचार पोर्ट

• ईथरनेट पोर्ट: HIS/EMR कनेक्टिविटी और केंद्रीय निगरानी प्रणालियों के लिए
• वाई-फाई मॉड्यूल (वैकल्पिक): वायरलेस डेटा ट्रांसमिशन के लिए
