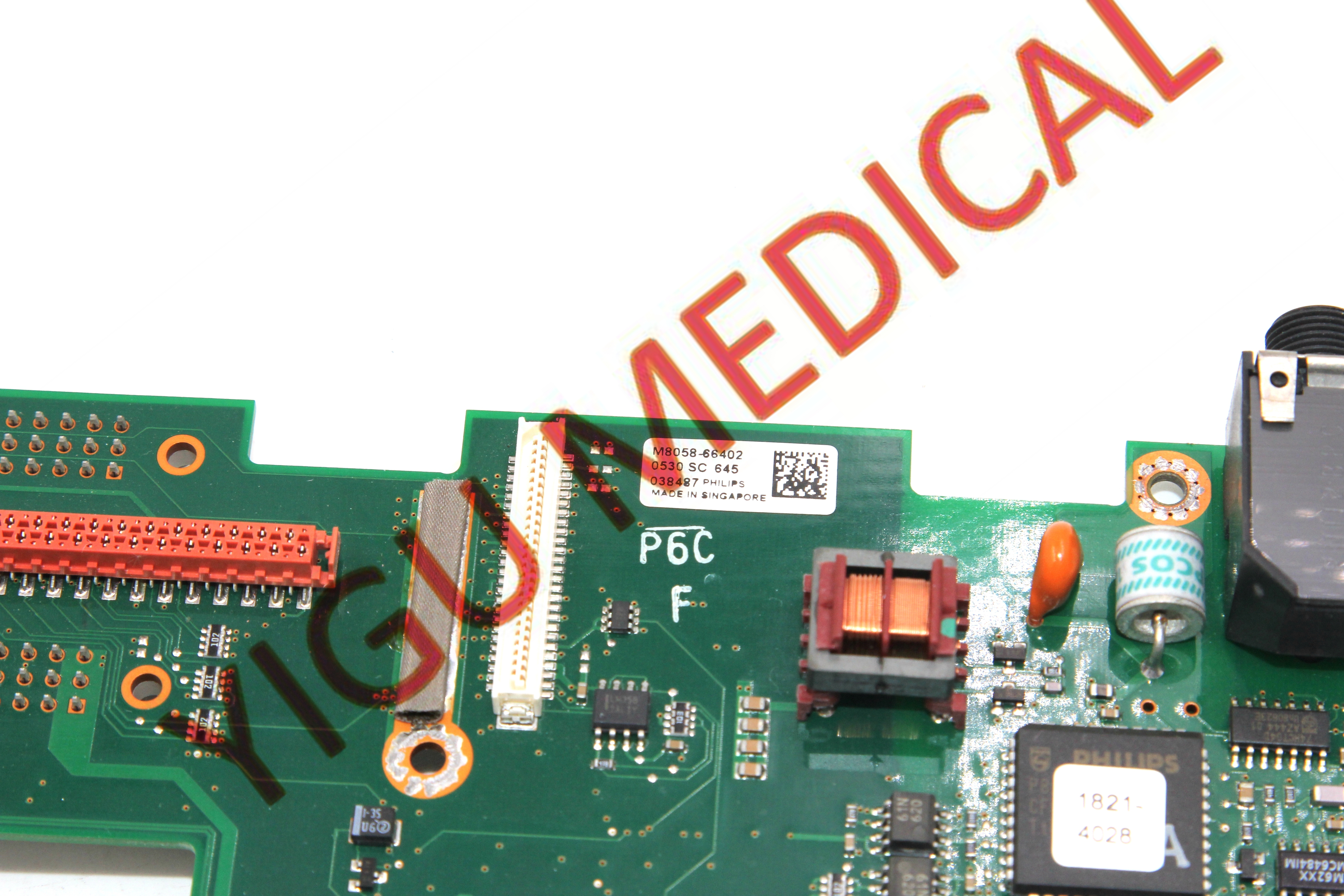

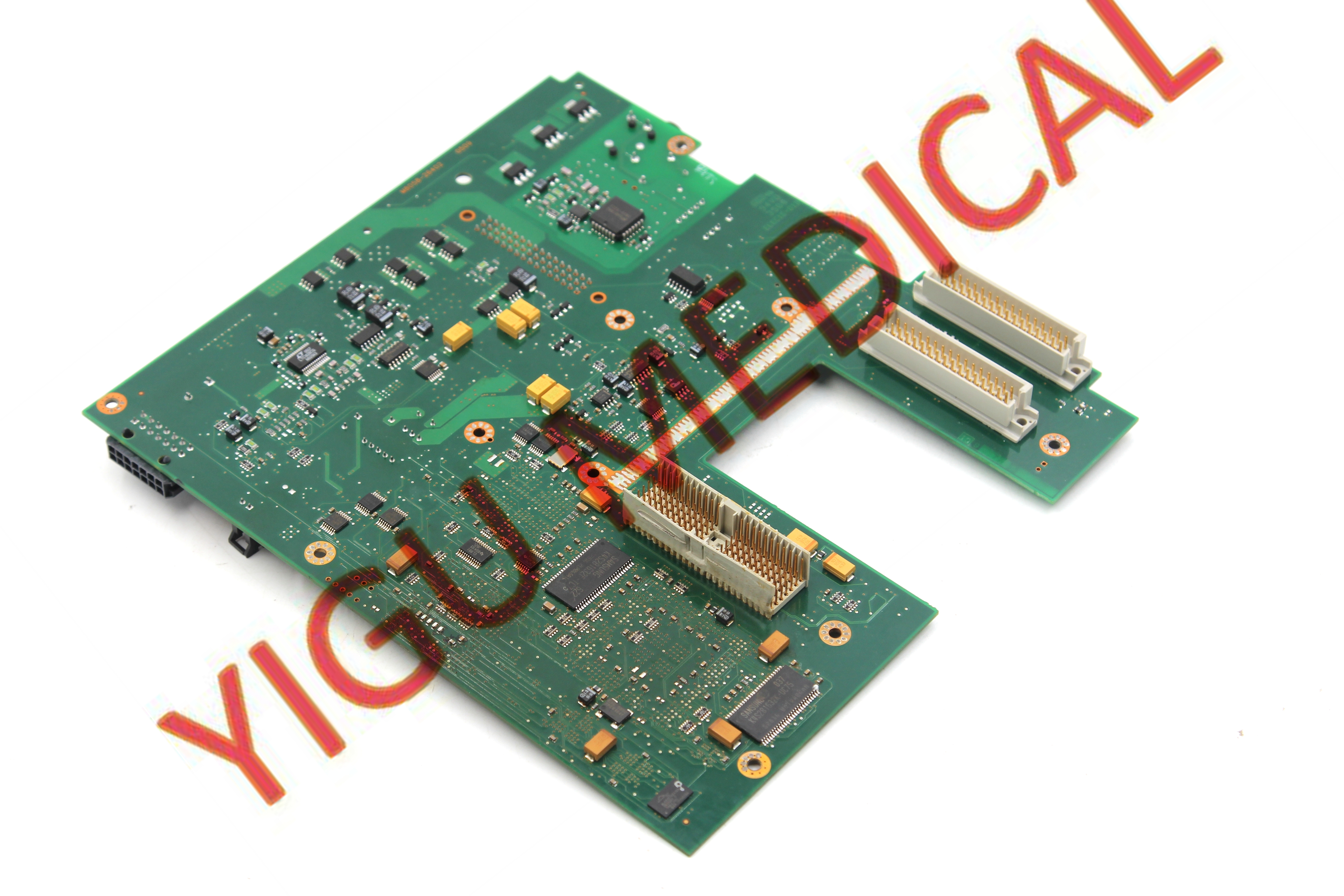

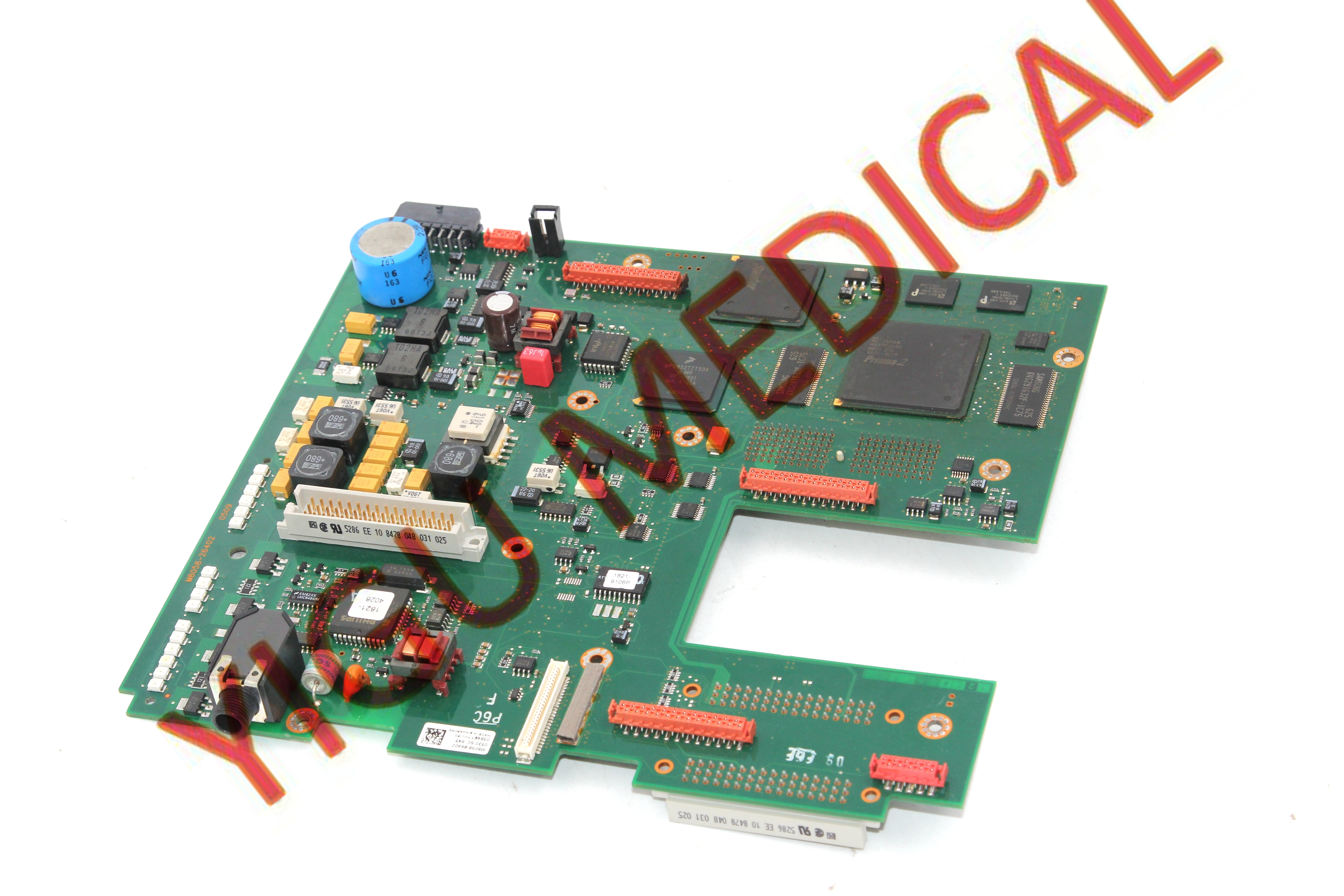

इंटेलिव्यू एमपी30 मेनबोर्ड पीएन एम8058-66402 रोगी मॉनिटर एमपी20 मदरबोर्ड

उत्पाद विवरण

इंटेलिव्यू एमपी30 मेनबोर्ड पीएन M8058-66402 रोगी मॉनिटर एमपी20 मदरबोर्ड

MP30 मदरबोर्ड MP2, MP5, MP20, और MP30 रोगी मॉनिटर श्रृंखला के अंदर केंद्रीय, महत्वपूर्ण प्रिंटेड सर्किट बोर्ड (PCB) है।यह मॉनिटर के "मस्तिष्क" और केंद्रीय तंत्रिका तंत्र के रूप में कार्य करता है, सभी कनेक्टेड मॉड्यूल (जैसे SpO2, NIBP, ECG) से डेटा के प्रसंस्करण और उपयोगकर्ता इंटरफ़ेस के प्रबंधन के लिए जिम्मेदार है।

---

प्रमुख विशेषताएं और कार्य

मदरबोर्ड एक ही बोर्ड पर कई प्रमुख कार्यों को एकीकृत करता हैः

1. **केंद्रीय प्रसंस्करणः** इसमें मुख्य माइक्रोप्रोसेसर (सीपीयू) और मेमोरी (आरएएम) स्थित है, जो मॉनिटर के ऑपरेटिंग सिस्टम और एप्लिकेशन सॉफ्टवेयर को चलाते हैं।यह है जहां पैरामीटर मॉड्यूल से सभी डेटा प्राप्त किया जाता है, संसाधित, और व्यापक रोगी दृश्य बनाने के लिए संयुक्त।

2. **मॉड्यूल इंटरफेसिंग:** मदरबोर्ड में प्लग-इन पैरामीटर मॉड्यूल (जिन्हें अक्सर **X2 मॉड्यूल** या ** पैरामीटर मॉड्यूल** कहा जाता है) के साथ संवाद करने के लिए कई विशेष कनेक्टर और नियंत्रक होते हैंइनमें निम्नलिखित शामिल हैंः
* **SpO2 मॉड्यूल**
* **एनआईबीपी मॉड्यूल** (गैर-आक्रामक रक्तचाप)
* **ईसीजी मॉड्यूल** (इलेक्ट्रोकार्डियोग्राम)
* **टाइम मॉड्यूल** (तापमान)
* **IBP मॉड्यूल** (इनवेसिव ब्लड प्रेशर) - अक्सर एक अलग मॉड्यूल जो मदरबोर्ड से भी जुड़ा होता है।

3. **डिस्प्ले कंट्रोल:** इसमें ग्राफिक्स कंट्रोलर और सर्किट्री शामिल है जो मॉनिटर की एकीकृत एलसीडी स्क्रीन को चलाती है, जो तरंगों, संख्याओं और यूजर इंटरफेस को रेंडर करती है।

4. **इनपुट/आउटपुट प्रबंधनः** बोर्ड सभी उपयोगकर्ता इनपुट (फ्रंट कुंजी, घूर्णी घुंडी के माध्यम से) और बाहरी उपकरणों के लिए आउटपुट को पोर्ट के माध्यम से प्रबंधित करता हैः
* **नेटवर्क पोर्ट (RJ-45):** अस्पताल के नेटवर्क से जुड़ने के लिए (उदाहरण के लिए, एक केंद्रीय स्टेशन जैसे कि Philips ICM या IntelliVue CNS को डेटा भेजने के लिए) ।
* ** सीरियल पोर्ट (RS-232):** पुराने उपकरणों जैसे प्रिंटर या बाहरी मॉडेम से कनेक्ट करने के लिए।
* **यूएसबी पोर्टः** डेटा निर्यात या सॉफ्टवेयर अद्यतन के लिए।
* **वीडियो आउट (वीजीए):** बाहरी मॉनिटर पर डिस्प्ले आउटपुट करने के लिए।
* ** अलार्म आउटपुटः** बाहरी ऑडियो अलार्म या नर्स कॉल सिस्टम को चलाने के लिए कनेक्टर।

5. **पावर वितरण:** मदरबोर्ड बाहरी एसी एडाप्टर या बैटरी बैकअप से बिजली प्राप्त करता है और सभी आंतरिक घटकों और कनेक्टेड मॉड्यूल को सही वोल्टेज वितरित करता है।

---

आम समस्याएं और समस्या निवारण

एमपी30 मदरबोर्ड की विफलता कई प्रकार की समस्याओं का कारण बन सकती है, क्योंकि यह पूरे सिस्टम को प्रभावित करती है। सामान्य लक्षणों में शामिल हैंः

* **मॉनीटर चालू नहीं होगा** (कोई रोशनी नहीं, कोई डिस्प्ले नहीं)
* **निरंतर बूट लूप** या स्टार्टअप पूरा करने में विफलता।
* ** रिक्त या जमे हुए स्क्रीन ** जबकि बैकलाइट चालू है।
* **एक या सभी पैरामीटर मॉड्यूल को पहचानने में विफलता.**
* **भ्रष्ट ग्राफिक्स** या डिस्प्ले पर अनुपलब्ध तत्व।
* **गैर-कार्यात्मक पोर्ट** (नेटवर्क, यूएसबी आदि)
* **स्थायी हार्डवेयर त्रुटि कोड** जिन्हें किसी विशिष्ट मॉड्यूल तक नहीं पहुँचाया जा सकता है।

**महत्वपूर्ण नोटः** मदरबोर्ड दोषपूर्ण है, यह निष्कर्ष निकालने से पहले, तकनीशियन अन्य समस्याओं को बाहर करने के लिए निदान करेंगे, जैसेः
* एक विफल बिजली आपूर्ति/एसी एडाप्टर।
* एक गहराई से डिस्चार्ज या दोषपूर्ण आंतरिक बैटरी।
* एक दोषपूर्ण पैरामीटर मॉड्यूल जो सिस्टम-व्यापी संघर्ष का कारण बनता है।
* भ्रष्ट सॉफ़्टवेयर (जिसमें पुनः फ्लैश की आवश्यकता हो सकती है)

-

सारांश

मूल रूप से, MP30 मदरबोर्ड रोगी मॉनिटर के एक बहुमुखी परिवार का अपरिहार्य मुख्य घटक है। यह गणना, संचार और नियंत्रण के लिए जिम्मेदार एक अत्यधिक एकीकृत बोर्ड है.जबकि यह मजबूत है, यह विफल हो सकता है और इसकी महत्वपूर्ण भूमिका और उचित सॉफ्टवेयर हैंडलिंग की आवश्यकता के कारण विशेषज्ञ निदान और प्रतिस्थापन की आवश्यकता होती है।
