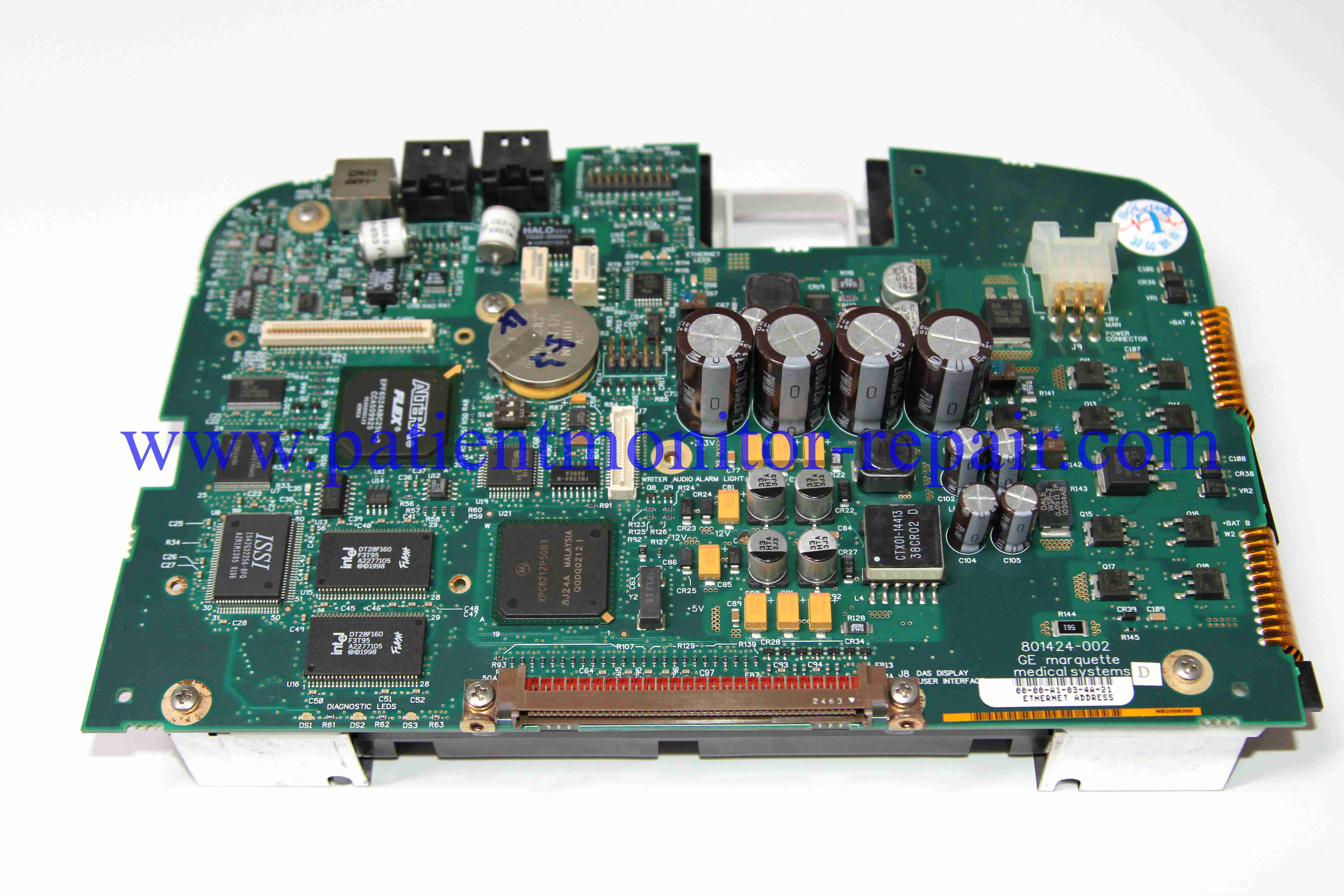

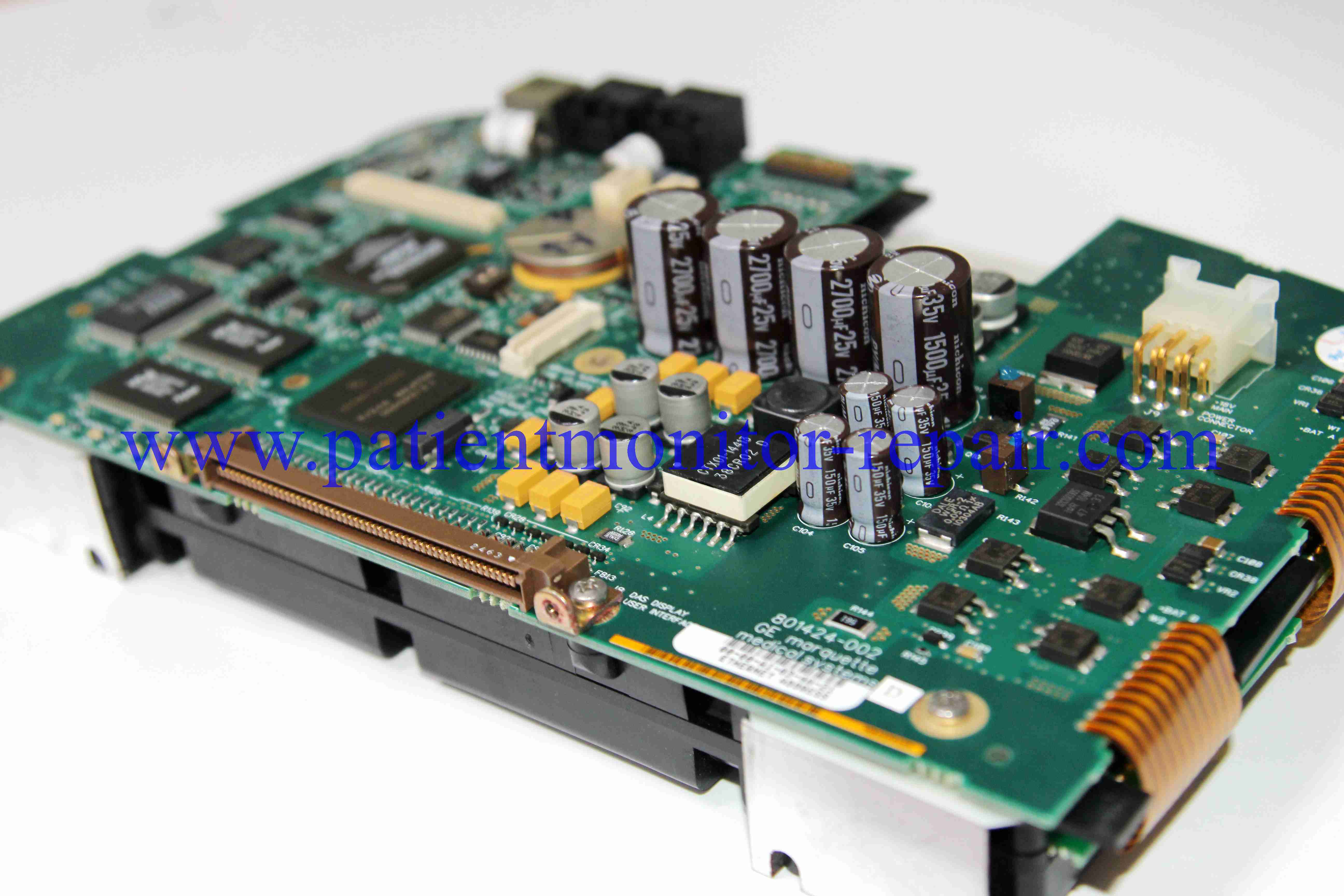

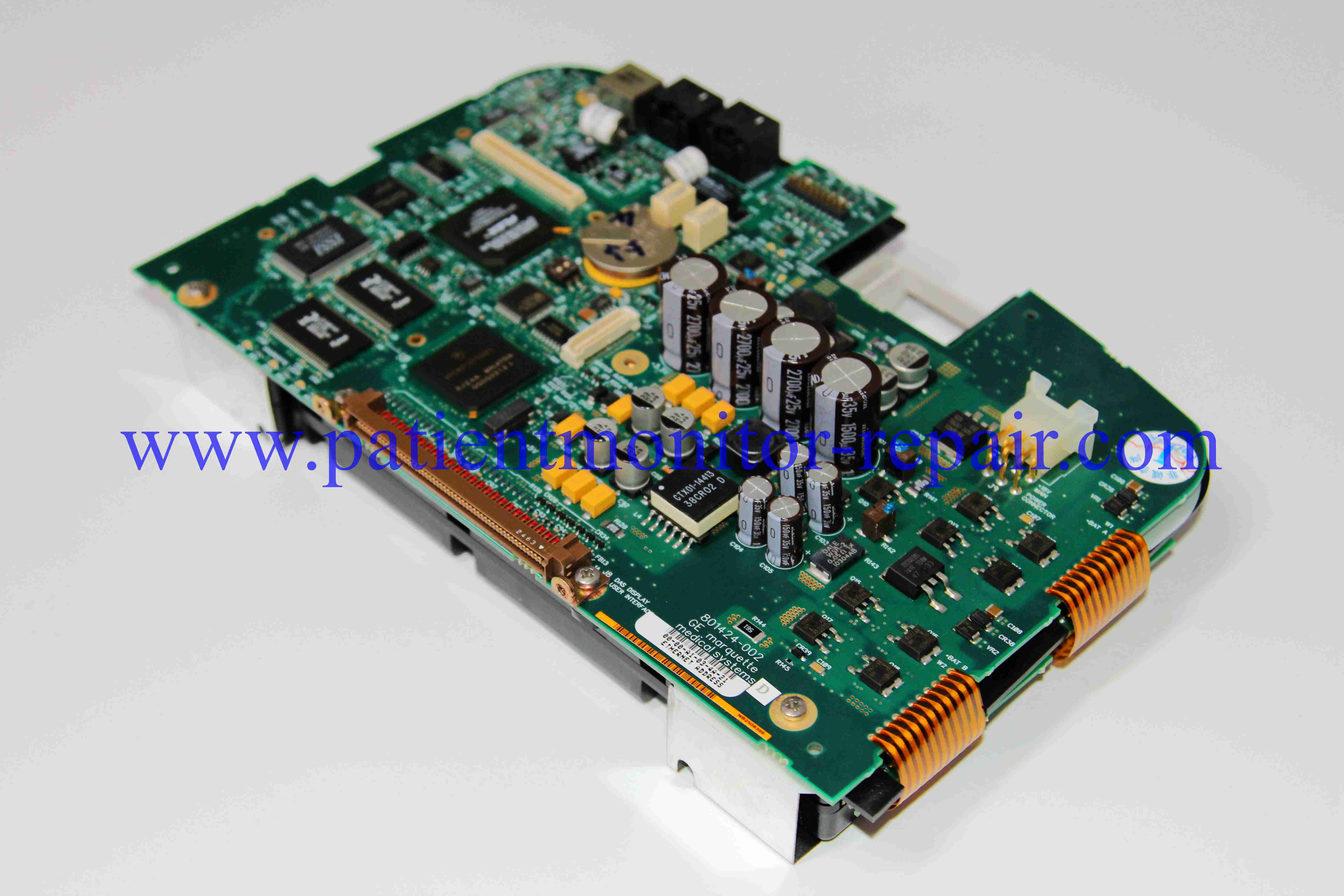

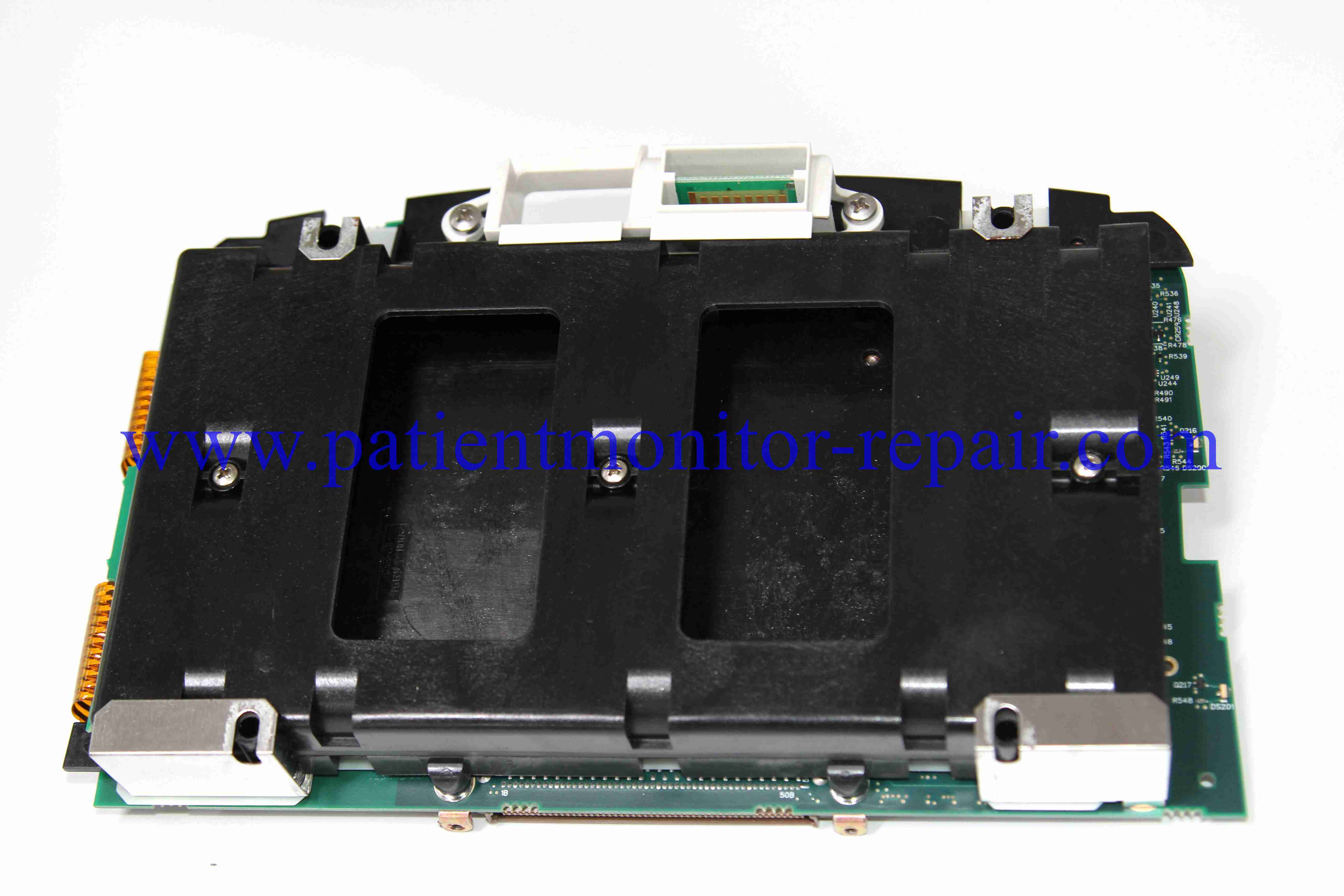

मेनबोर्ड GE DASH3000 4000 5000 रोगी मॉनिटर मदरबोर्ड

उत्पाद विवरण

यहां GE DASH 3000/4000/5000 पेशेंट मॉनिटर मदरबोर्ड का उपयोग करने के तरीके के बारे में एक बिंदु-दर-बिंदु मार्गदर्शिका दी गई है, जो योग्य बायोमेडिकल उपकरण तकनीशियनों (BMETs) के लिए है।

.महत्वपूर्ण अस्वीकरण: मदरबोर्ड मुख्य आंतरिक घटक है। इसका "उपयोग" प्रशिक्षित तकनीशियनों द्वारा स्थापना, परीक्षण और समस्या निवारण प्रक्रियाओं को संदर्भित करता है। यह स्वास्थ्य सेवा प्रदाताओं द्वारा नैदानिक उपयोग के लिए एक मार्गदर्शिका नहीं है।1. पूर्व-स्थापना और सुरक्षा सावधानियां

मॉडल संगतता सत्यापित करें:

• पुष्टि करें कि प्रतिस्थापन मदरबोर्ड आपके विशिष्ट DASH मॉडल (3000, 4000, या 5000) और उसके सटीक हार्डवेयर कॉन्फ़िगरेशन के साथ स्पष्ट रूप से संगत है। DASH 5000 के लिए एक बोर्ड DASH 3000 में काम नहीं कर सकता है और इसके विपरीत।पावर डाउन और डिस्कनेक्ट करें:

• पेशेंट मॉनिटर को पूरी तरह से बंद कर दें। इसे एसी मेन पावर से डिस्कनेक्ट करें और मॉनिटर को दीवार माउंट या पोल से हटा दें। मुख्य बैटरी पैक निकालें।इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) सुरक्षा:

• अनिवार्य। हमेशा एक उचित रूप से ग्राउंडेड एंटी-स्टैटिक कलाई का पट्टा पहनें और एक ESD-सुरक्षित चटाई पर काम करें। मदरबोर्ड में अत्यधिक संवेदनशील BGA चिप्स और घटक होते हैं जो स्थैतिक बिजली से क्षतिग्रस्त हो जाते हैं।पर्यावरण तैयार करें:

• बोर्ड को दूषित होने या शारीरिक क्षति से बचाने के लिए एक साफ, अच्छी तरह से प्रकाशित और स्थैतिक-मुक्त क्षेत्र में काम करें।उपकरण और दस्तावेज़ एकत्र करें:

• आवश्यक उपकरण (जैसे, Torx पेचकश, स्पडर्स) और, महत्वपूर्ण रूप से, आपके विशिष्ट DASH मॉडल के लिए आधिकारिक GE सेवा मैनुअल रखें। निराकरण प्रक्रिया जटिल है और सटीक मार्गदर्शन की आवश्यकता होती है।2. पुराने मदरबोर्ड को हटाना

मॉनिटर को अलग करें:

• आंतरिक घटकों तक पहुँच प्राप्त करने के लिए बाहरी आवास, फ्रंट बेज़ल और डिस्प्ले असेंबली को हटाने के लिए सेवा मैनुअल के सटीक चरणों का पालन करें। यह प्रक्रिया जटिल है और इसमें कई चरण और केबल शामिल हैं।कनेक्शन दस्तावेज़:

• कुछ भी डिस्कनेक्ट करने से पहले, उच्च-रिज़ॉल्यूशन तस्वीरें लें और मौजूदा मदरबोर्ड से जुड़े सभी रिबन केबलों, वायर हार्नेस और कनेक्टर्स के आरेखों का निर्माण करें। सभी रिबन केबलों के अभिविन्यास पर ध्यान दें। इन्हें गलत तरीके से जोड़ना विफलता का एक प्राथमिक कारण है।केबल डिस्कनेक्ट करें:

• पुराने मदरबोर्ड से सभी केबलों को धीरे से डिस्कनेक्ट करें। कई कनेक्टर्स में ZIF (शून्य इंसर्शन फोर्स) लॉक या कुंडी होती हैं जिन्हें केबल को हटाने से पहले सावधानीपूर्वक ऊपर की ओर पलटना चाहिए।अनलगाएं और निकालें:

• मदरबोर्ड को उसके माउंटिंग स्टैंडऑफ़ से खोल दें। बोर्ड को सीधे ऊपर उठाएं और चेसिस से बाहर निकालें, अन्य घटकों के साथ किसी भी संपर्क से बचें।3. नए मदरबोर्ड की स्थापना

नए बोर्ड का निरीक्षण करें:

• शिपिंग के दौरान हुई किसी भी शारीरिक क्षति, मुड़े हुए पिन या क्षतिग्रस्त कनेक्टर्स के लिए नए मदरबोर्ड का दृश्य निरीक्षण करें।स्थिति और सुरक्षित करें:

• नए मदरबोर्ड को माउंटिंग छेदों के साथ सही ढंग से संरेखित करें। इसे सावधानीपूर्वक जगह पर नीचे करें और सही पेंचों से सुरक्षित करें। बोर्ड के किसी भी झुकने से बचें।केबल को फिर से कनेक्ट करें:

• अपने पूर्व-दस्तावेज़ (फोटो/आरेख) का उपयोग करते हुए, सभी केबलों और वायरिंग हार्नेस को नए मदरबोर्ड पर उनके सटीक स्थानों पर व्यवस्थित रूप से फिर से कनेक्ट करें।सुनिश्चित करें कि प्रत्येक कनेक्टर दृढ़ता से और पूरी तरह से बैठा है।

  • महत्वपूर्ण रूप से, डालने के बाद रिबन केबल कनेक्टर्स पर ZIF लॉक को फिर से संलग्न करना याद रखें। एक ढीला रिबन केबल डिस्प्ले या टचस्क्रीन विफलता का कारण बनेगा।

  • मॉनिटर को फिर से जोड़ें: मॉनिटर को वापस एक साथ रखने के लिए निराकरण प्रक्रिया को सावधानीपूर्वक उलट दें। सुनिश्चित करें कि सभी घटक सही ढंग से संरेखित हैं और सभी पेंच निर्दिष्ट टॉर्क पर कस दिए गए हैं।

• 4. पोस्ट-इंस्टॉलेशन परीक्षण, अंशांकन और कॉन्फ़िगरेशनप्रारंभिक पावर ऑन:

बैटरी को फिर से डालें और मॉनिटर को एसी पावर से कनेक्ट करें। यूनिट को चालू करें।

• स्टार्ट-अप देखें: डिवाइस एक विस्तारित स्व-परीक्षण करेगा। किसी भी त्रुटि कोड (जैसे, FPGA, DSP, या मेमोरी त्रुटियां) के लिए निरीक्षण करें जो अनुचित स्थापना या दोषपूर्ण बोर्ड का संकेत देते हैं।

• सेवा मोड दर्ज करें: आपको स्थापना को पूरा करने के लिए छिपे हुए

• सेवा मोड तक पहुंचने की आवश्यकता होगी। इसमें आमतौर पर स्टार्टअप पर एक विशिष्ट कुंजी अनुक्रम शामिल होता है (सेवा मैनुअल में विस्तृत)।टचस्क्रीन को कैलिब्रेट करें: एक महत्वपूर्ण कदम। टचस्क्रीन को सटीक रूप से कैलिब्रेट करने के लिए सेवा मोड के भीतर कैलिब्रेशन उपयोगिता का उपयोग करें। एक अनकैलिब्रेटेड टचस्क्रीन बेकार हो जाएगा।

• हार्डवेयर कॉन्फ़िगरेशन सत्यापित करें: मॉनिटर के विशिष्ट हार्डवेयर विकल्पों (जैसे, स्थापित पैरामीटर मॉड्यूल) से मेल खाने के लिए मदरबोर्ड को सेवा मोड में कॉन्फ़िगर करने की आवश्यकता हो सकती है।

• व्यापक कार्यात्मक परीक्षण करें: प्रत्येक पैरामीटर और फ़ंक्शन का परीक्षण करें:

• डिस्प्ले और टच: स्पष्टता और अंशांकन सत्यापित करें।

  • ईसीजी, SpO₂, NIBP: तरंगरूप गुणवत्ता और संख्यात्मक सटीकता को सत्यापित करने के लिए एक रोगी सिम्युलेटर का उपयोग करें।

  • अलार्म: सभी अलार्म कार्यक्षमताओं का परीक्षण करें।

  • नेटवर्क और इंटरफेस: यदि लागू हो तो ईथरनेट और सीरियल पोर्ट कार्यक्षमता सत्यापित करें।

  • त्रुटि लॉग साफ़ करें: पिछली मदरबोर्ड से किसी भी ऐतिहासिक त्रुटि लॉग को साफ़ करने के लिए सेवा मोड का उपयोग करें।

• 5. दस्तावेज़ीकरण और अनुपालनसेवा रिकॉर्ड करें:

डिवाइस के सेवा इतिहास लॉग में पूरी प्रक्रिया का सावधानीपूर्वक दस्तावेजीकरण करें। प्रतिस्थापन का कारण, पुराने और नए मदरबोर्ड के भाग नंबर, और सभी परीक्षणों और कैलिब्रेशन के परिणामों सहित तिथि शामिल करें।

• नियामक अनुपालन: डिवाइस के अनुपालन और नैदानिक उपयोग के लिए सुरक्षा बनाए रखने के लिए इस मरम्मत को GE के विनिर्देशों और प्रासंगिक चिकित्सा उपकरण नियमों (जैसे, FDA, CFDA) के अनुसार किया जाना चाहिए।

• अंतिम चेतावनी: यह केवल अत्यधिक योग्य कर्मियों के लिए एक जटिल प्रक्रिया है। DASH मॉनिटर में एक कसकर एकीकृत डिज़ाइन है। गलत स्थापना नए मदरबोर्ड या अन्य घटकों को स्थायी रूप से नुकसान पहुंचा सकती है, जिससे महंगे मरम्मत हो सकते हैं और जीवन-समर्थन डिवाइस रोगी उपयोग के लिए असुरक्षित हो जाता है।
