पीएच एमएक्स700 एमएक्स750 पेशेंट मॉनिटर मेनबोर्ड पीएन 453564121591 मॉनिटर मदरबोर्ड के लिए

उत्पाद विवरण

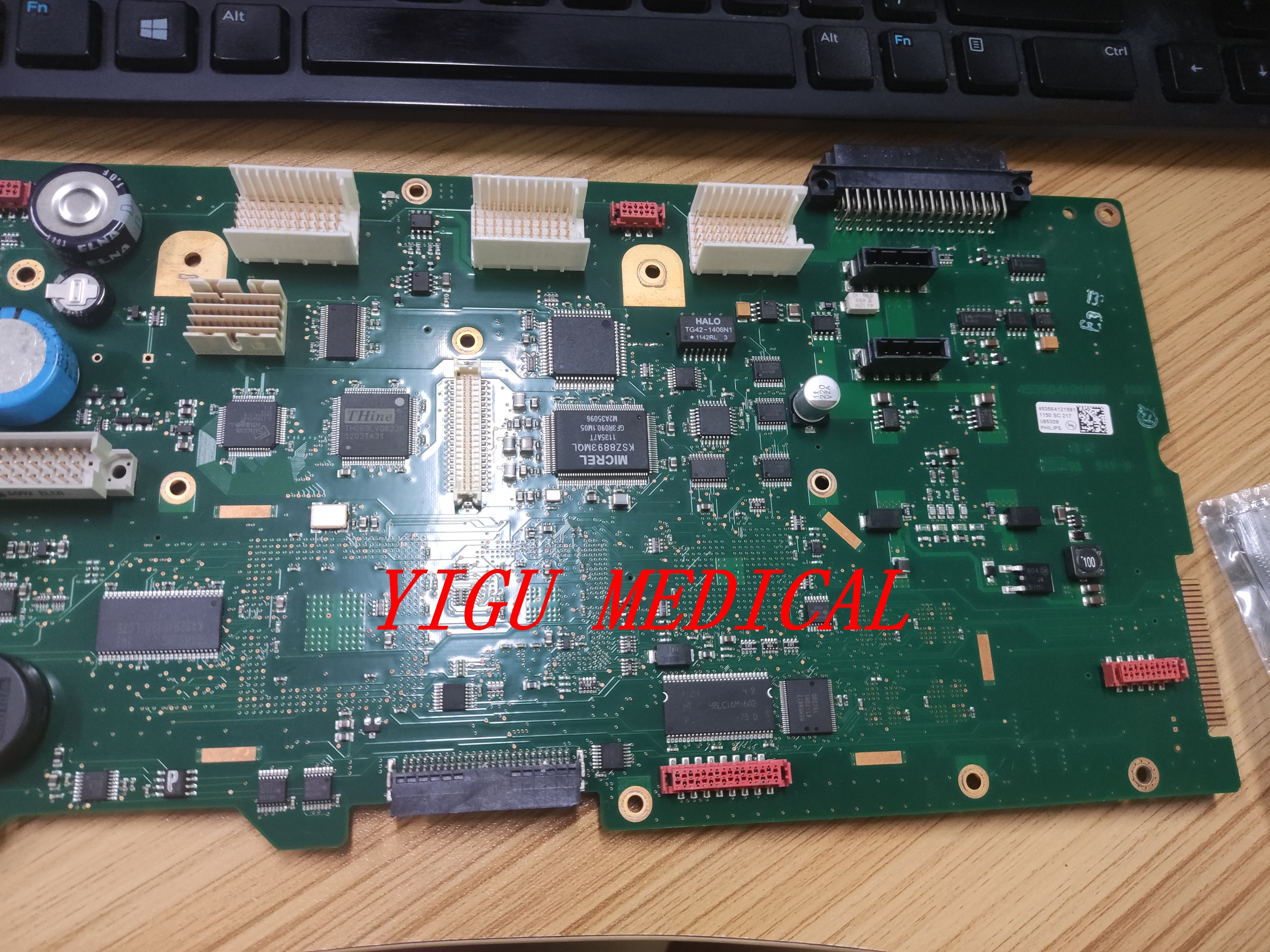

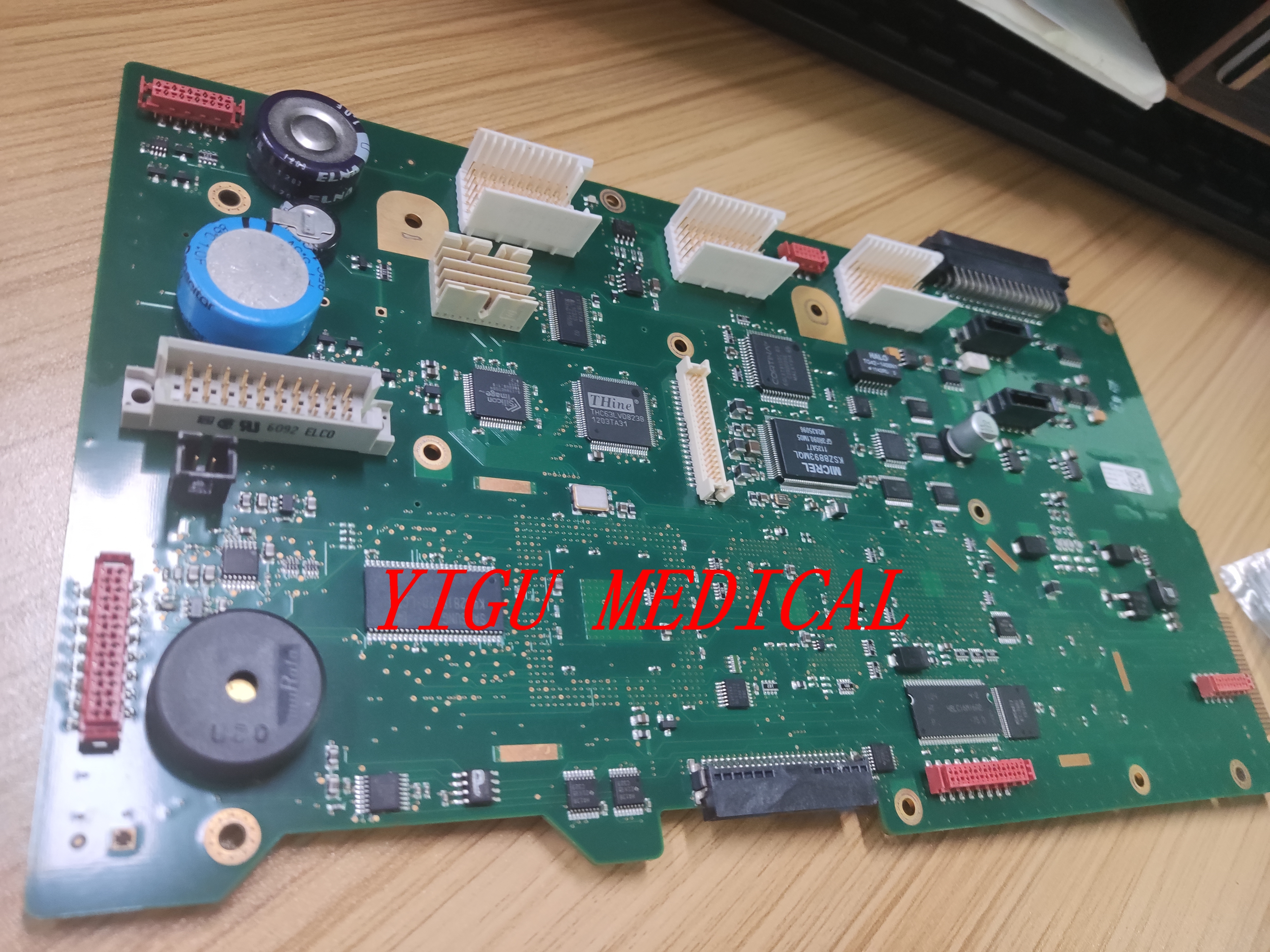

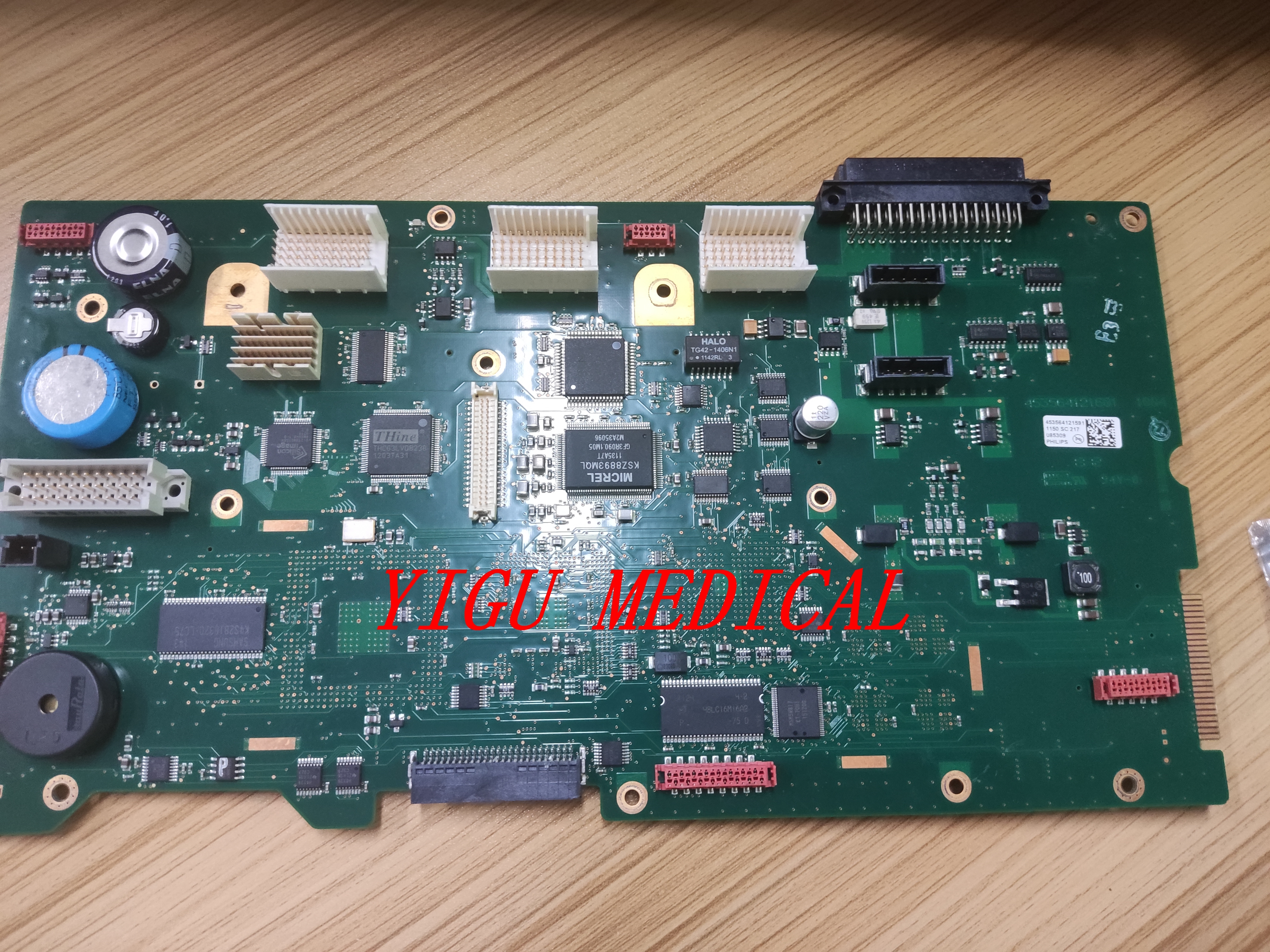

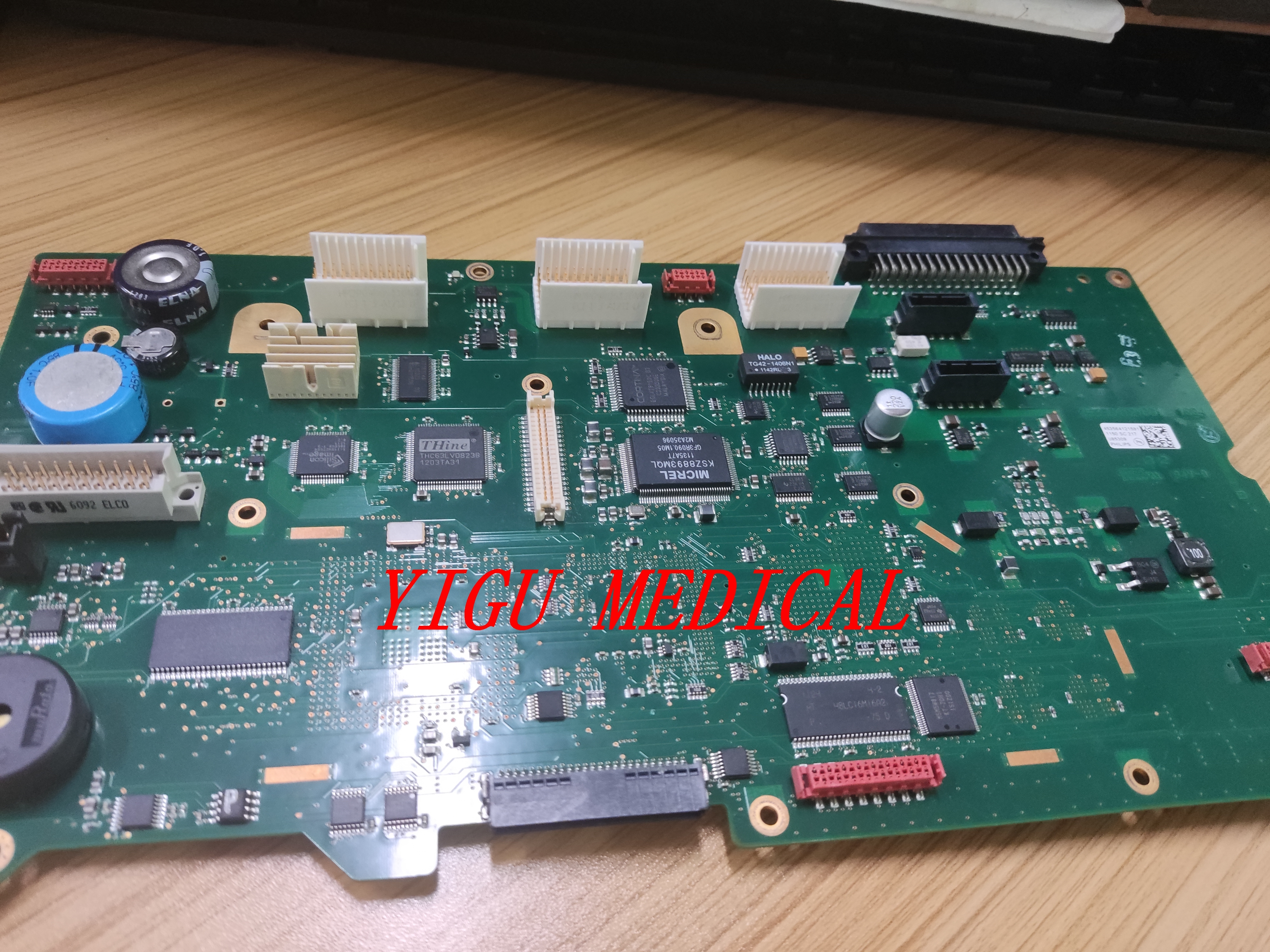

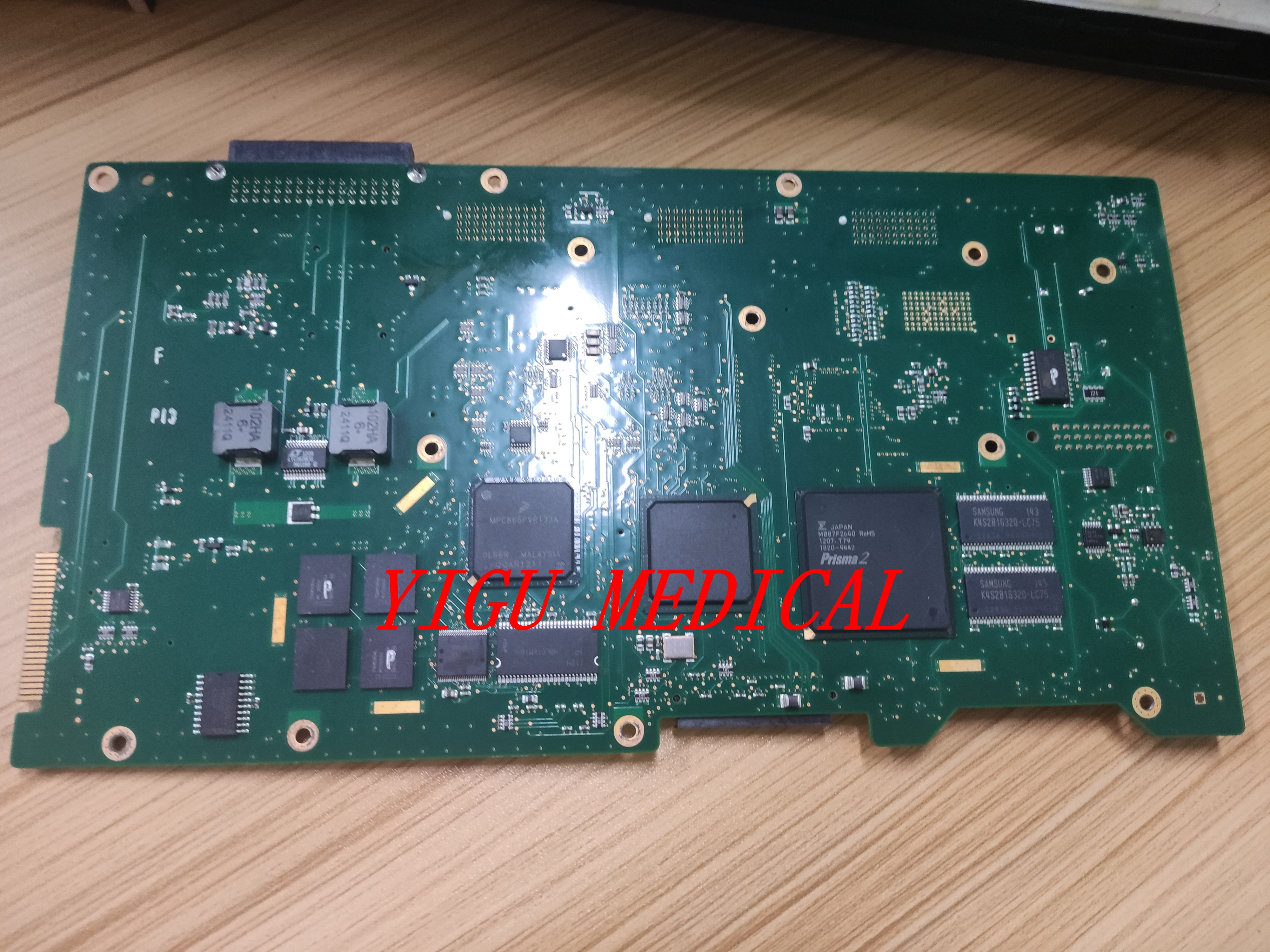

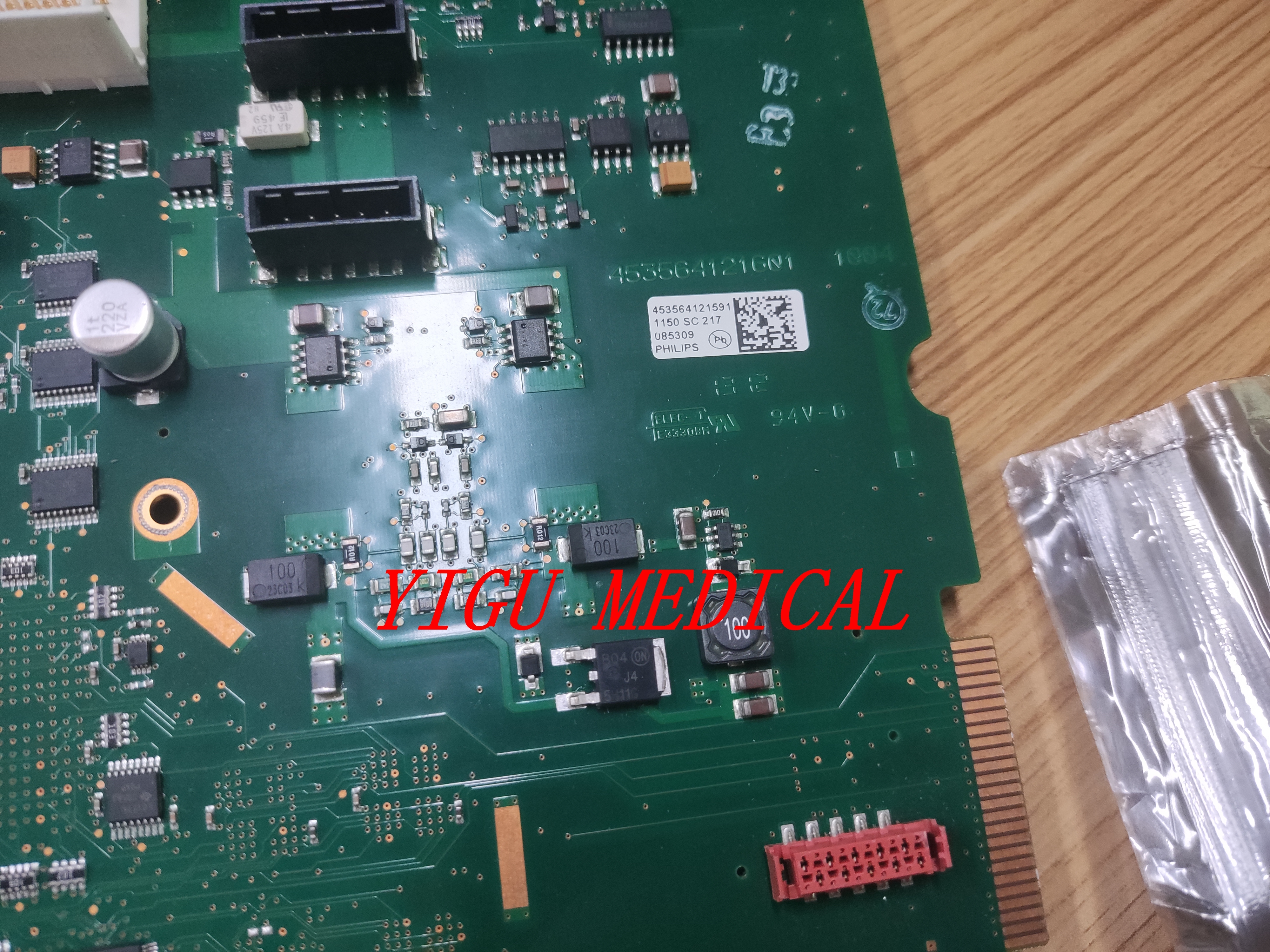

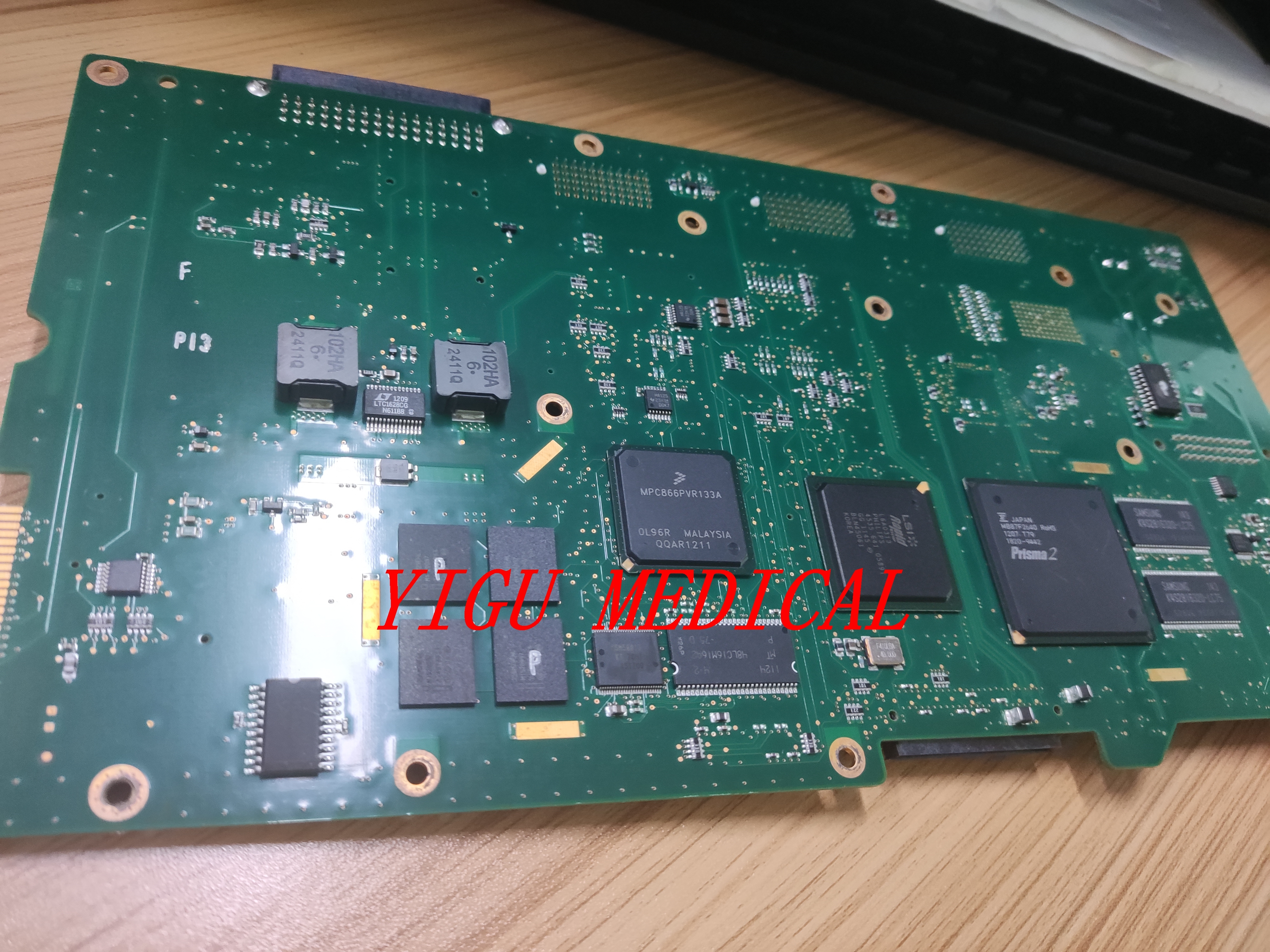

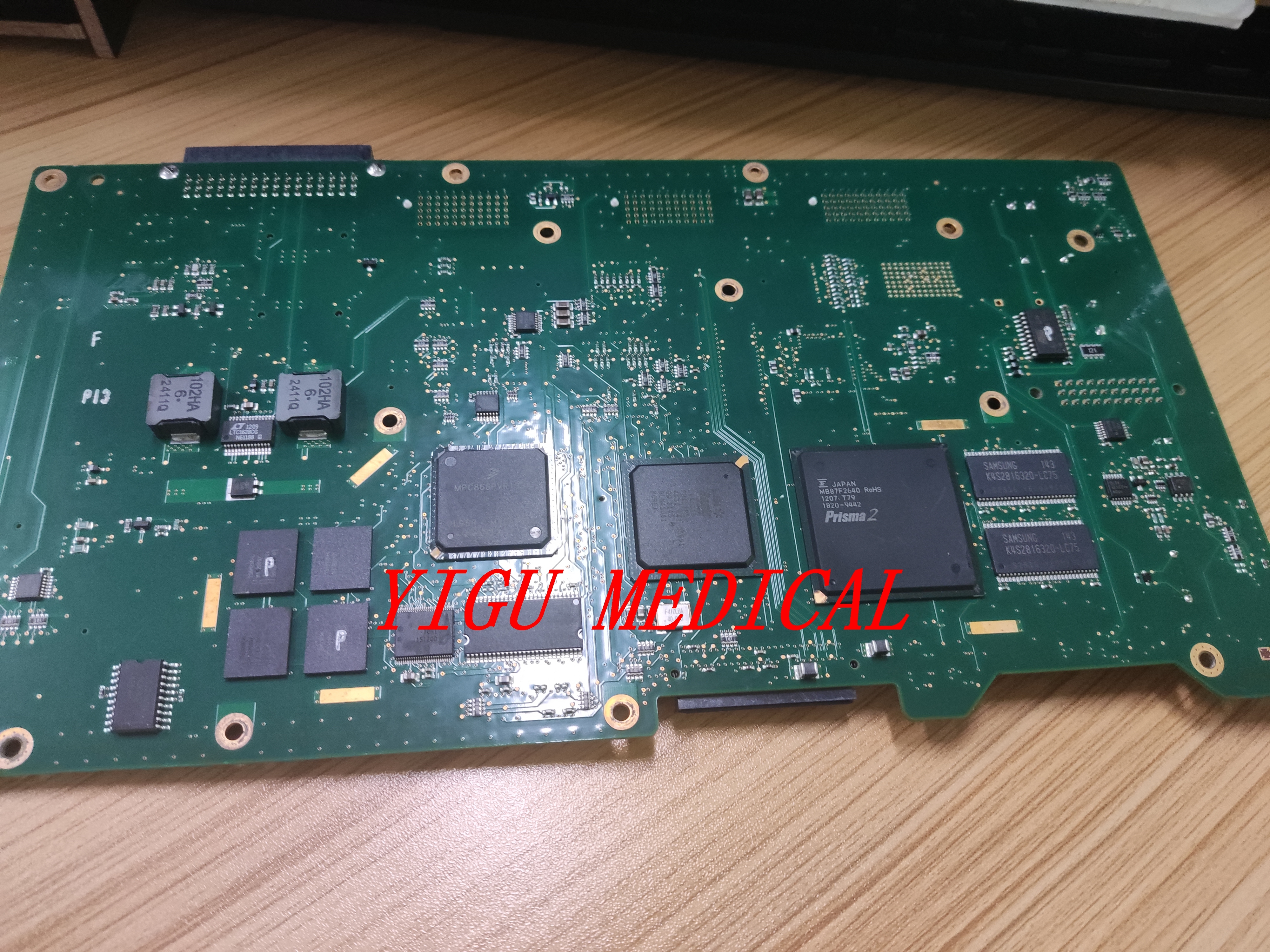

PH MX700 MX750 रोगी मॉनिटर मुख्य बोर्ड PN 453564121591 मॉनिटर मदरबोर्ड के लिए

** एमएक्स सीरीज** रोगी मॉनिटर के भीतर मुख्य बोर्ड (या सिस्टम बोर्ड) (जैसे ** एमएक्स 400, एमएक्स 500, एमएक्स 600, एमएक्स 700,और MX800**) इस अत्यधिक एकीकृत रोगी निगरानी मंच का मौलिक केंद्र है।पारंपरिक मॉनिटरों के विपरीत जहां प्रत्येक पैरामीटर एक अलग "मॉड्यूल" है, एमएक्स श्रृंखला अपने ** सभी में एक, एकल-बोर्ड डिजाइन ** के लिए प्रसिद्ध है,जहां माप कार्यों के विशाल बहुमत सीधे मुख्य प्रणाली बोर्ड पर एकीकृत हैं.

यह डिजाइन दर्शन एमएक्स मेनबोर्ड को एक असाधारण जटिल और महत्वपूर्ण घटक बनाता है, जो पूरे डिवाइस के लिए केंद्रीय कम्प्यूटेशनल हब, सिग्नल प्रोसेसर और संचार संबंध के रूप में कार्य करता है।

प्रमुख कार्य और वास्तुकला दर्शन

एमएक्स सीरीज के मेनबोर्ड को इसके उच्च स्तर के एकीकरण से परिभाषित किया गया है। इसके प्रमुख कार्यों में शामिल हैंः

1. ** एकीकृत पैरामीटर प्रसंस्करण:**
* यह परिभाषित विशेषता है। प्रत्येक पैरामीटर के लिए अलग, स्वैप करने योग्य मॉड्यूल का उपयोग करने के बजाय,एमएक्स मेनबोर्ड में कुंजी माप के लिए कोर प्रोसेसिंग सर्किट्री सीधे बोर्ड पर शामिल हैइसमें आम तौर पर निम्नलिखित शामिल हैंः
* **ईसीजी:** इलेक्ट्रोकार्डियोग्राम के लिए एनालॉग फ्रंट-एंड और डिजिटलीकरण।
* **SpO2:** पल्स ऑक्सीमेट्री के लिए प्रसंस्करण बोर्ड अक्सर एकीकृत या सीधे जुड़ा होता है।
* **एनआईबीपी (नॉन-इनवेसिव ब्लड प्रेशर):** पंप और दबाव सेंसर के लिए नियंत्रण और गणना सर्किट।
* **Temp (Temperature):** तापमान जांच के लिए सिग्नल कंडीशनिंग।
* **आईबीपी (इनवेसिव ब्लड प्रेशर) ** और अन्य उन्नत मापदंडों (जैसे EtCO2) एक समर्पित ** पैरामीटर विस्तार बोर्ड** जो सीधे मेनबोर्ड में प्लग के माध्यम से जोड़ा जा सकता है,लेकिन कोर प्रसंस्करण अभी भी केंद्रीकृत है.

2. **केंद्रित कम्प्यूटिंग और नियंत्रणः**
* मेनबोर्ड में प्राथमिक **सीपीयू**, **चिपसेट** और **मेमोरी** स्थित है। यह मॉनिटर के ऑपरेटिंग सिस्टम (एक विशेष एम्बेडेड ओएस) और फिलिप्स इंटेलिव्यू सॉफ्टवेयर सूट चलाता है।
* यह सभी डेटा स्ट्रीम को सिंक्रनाइज़ करने, अलार्म एल्गोरिदम चलाने और उपयोगकर्ता इंटरफ़ेस को रेंडर करने का जटिल कार्य करता है।

3. **डिस्प्ले और यूजर इंटरफेस मैनेजमेंट:**
यह उच्च संकल्प वाले डिस्प्ले के लिए वीडियो सिग्नल उत्पन्न करता है।
* यह टचस्क्रीन और फ्रंट पैनल कंट्रोल (बटन, रोटरी नॉब) के साथ इंटरफेस करता है, जो उपयोगकर्ता इनपुट को सिस्टम के लिए कमांड में अनुवाद करता है।

4. **डेटा स्टोरेज और नेटवर्क कम्युनिकेशन:**
* मेनबोर्ड में निम्नलिखित के लिए भंडारण (उदाहरण के लिए, एक एम्बेडेड एसएसडी या फ्लैश मेमोरी) होता हैः
* रुझान डेटा
* पूर्ण-खुलासा तरंग-रूप रिकॉर्डिंग
* अलार्म लॉग
* सिस्टम सॉफ्टवेयर और विन्यास
* इसमें **फिलिप्स इंटेलिव्यू सूचना केंद्र (आईआईसी) ** और अस्पताल नेटवर्क से निर्बाध रूप से कनेक्ट करने के लिए मजबूत नेटवर्क हार्डवेयर (ईथरनेट नियंत्रक) है,केंद्रीय स्टेशन की निगरानी और डेटा निर्यात को सक्षम करना.

5. **पावर मैनेजमेंट:**
* यह आंतरिक पावर सप्लाई यूनिट (पीएसयू) से बिजली वितरित और विनियमित करता है और बैकअप बैटरी प्रणाली का प्रबंधन करता है, जिससे बिजली संक्रमण के दौरान निर्बाध संचालन सुनिश्चित होता है।

एमएक्स सीरीज मेनबोर्ड पर सामान्य घटक

* **मुख्य प्रोसेसर (सीपीयू):** एक शक्तिशाली, औद्योगिक-ग्रेड माइक्रोप्रोसेसर जो कई, उच्च-निष्ठा वाले तरंगों और संख्यात्मक डेटा के एक साथ प्रसंस्करण को संभालता है।
* **चिपसेट (नॉर्थब्रिज/साउथब्रिज या SOC):** सीपीयू, मेमोरी और परिधीय बसों के बीच डेटा प्रवाह का प्रबंधन करता है.
* **स्मृतिः**
* **डीडीआर रैमः** ऑपरेटिंग सिस्टम और अनुप्रयोगों को चलाने के लिए।
* **नॉन-वोलाटाइल स्टोरेजः** OS, सॉफ्टवेयर और रोगी डेटा स्टोरेज के लिए एक इनबोर्ड SSD या eMMC चिप। यह उम्र बढ़ने के साथ विफलता का एक आम बिंदु है।
* SpO2 प्लेथिस्मोग्राफ प्रसंस्करण और गणना।
* एनआईबीपी माप एल्गोरिदम।
* **पावर रेगुलेशन सर्किटः** बोर्ड के सभी वर्गों को स्वच्छ, स्थिर शक्ति प्रदान करने के लिए कई डीसी-डीसी कन्वर्टर्स और वोल्टेज नियामकों।
* **संचार इंटरफेसः** ईथरनेट, यूएसबी और सीरियल पोर्ट के लिए नियंत्रक।
* **परिधीय उपकरणों के लिए कनेक्टर्सः** पैरामीटर एक्सटेंशन बोर्ड, डिस्प्ले पैनल, रोगी केबल कनेक्टर्स और बाहरी पोर्ट के लिए पोर्ट।

आम मुद्दे और विफलता के बिंदु

* **स्टोरेज विफलता (सबसे आम):** एकीकृत स्टोरेज (एसएसडी/ईएमएमसी) का एक परिमित पढ़ने/लिखने का जीवन काल है। भ्रष्टाचार या विफलता से बूट विफलता होती है,अक्सर त्रुटि संदेशों द्वारा संकेत दिया जाता है जैसे कि **"कोई प्रणाली नहीं," "बूट त्रुटि",** या फ़िलिप्स लोगो स्क्रीन पर मॉनिटर फ्रीजिंग।

महत्वपूर्ण सेवा और मरम्मत नोट्स

* **एकीकरण का उच्च स्तरः** एकीकृत डिजाइन का मतलब है कि आप बस एक विफल "ईसीजी मॉड्यूल" को प्रतिस्थापित नहीं कर सकते हैं।
* **प्राधिकृत सेवा की आवश्यकता हैः** एमएक्स श्रृंखला का मेनबोर्ड एक अत्यधिक मालिकाना और जटिल घटक है। ** मरम्मत और प्रतिस्थापन को फिलिप्स-प्राधिकृत सेवा इंजीनियरों द्वारा किया जाना चाहिए।**
* **कैलिब्रेशन और सॉफ्टवेयरः** एक नया मेनबोर्ड स्थापित करना एक सरल स्वैप नहीं है। इसके लिए विशेष फिलिप्स सर्विस सॉफ्टवेयर की आवश्यकता होती हैः
* सही डिवाइस सॉफ़्टवेयर और कॉन्फ़िगरेशन लोड करें.
सभी एकीकृत मापदंडों (ईसीजी, एनआईबीपी, आदि) के लिए महत्वपूर्ण सुरक्षा और प्रदर्शन कैलिब्रेशन करें।
* इस कैलिब्रेशन के बिना, मॉनिटर अपने निर्दिष्ट सटीकता और सुरक्षा मानकों को पूरा नहीं करेगा।
