90 दिनों की वारंटी के साथ माइंड्रे ईपीएम10 रोगी मॉनिटर की टच स्क्रीन

उत्पाद विवरण

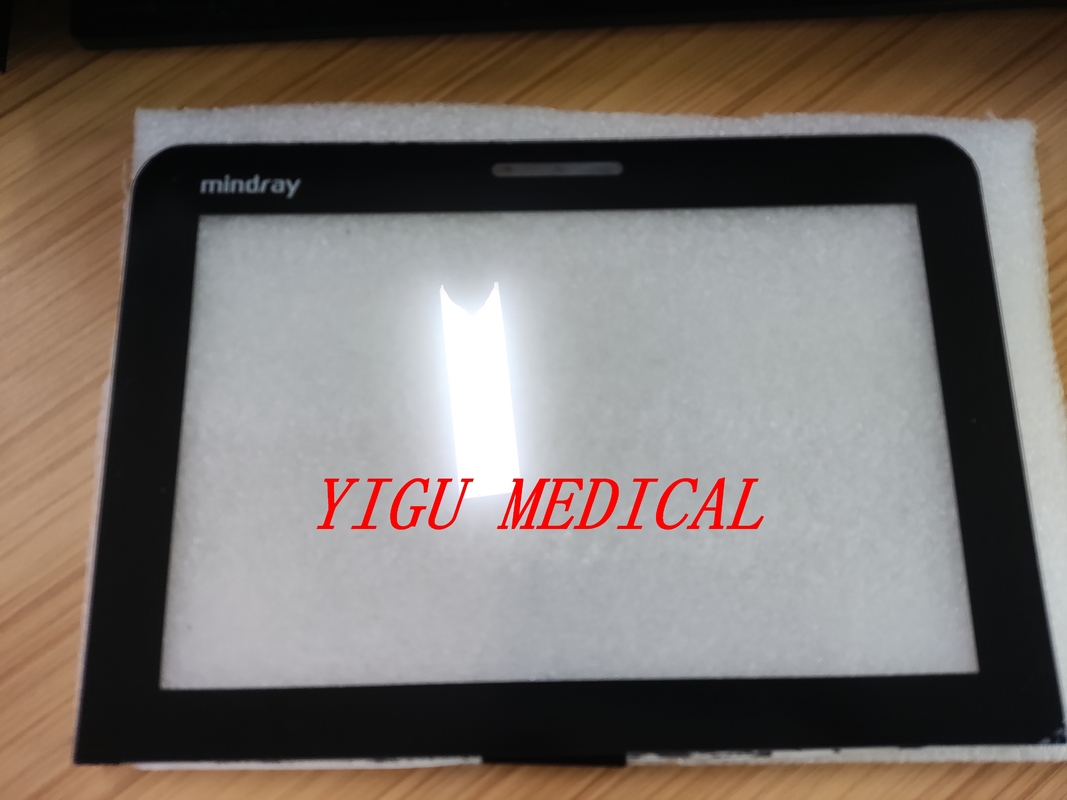

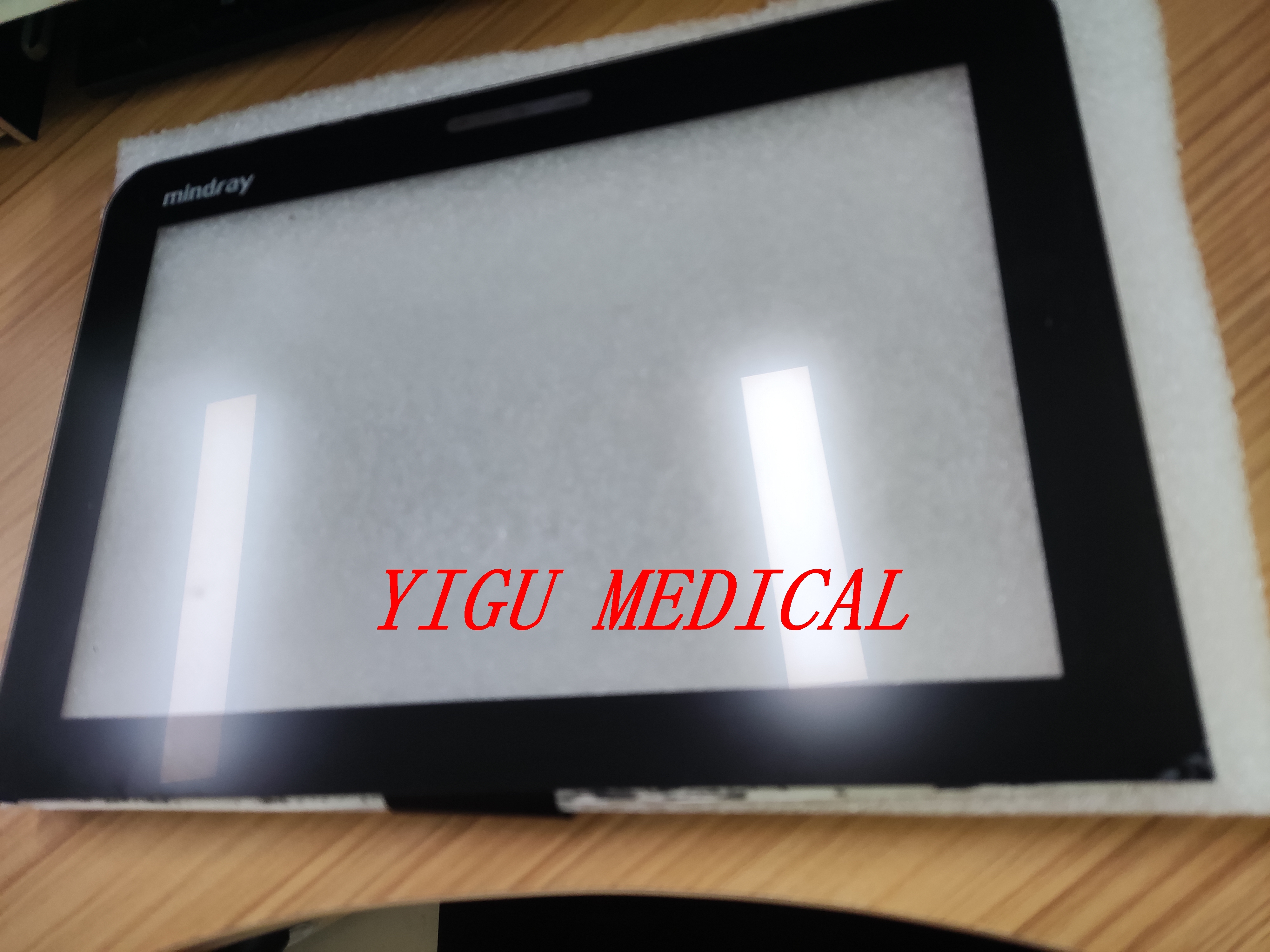

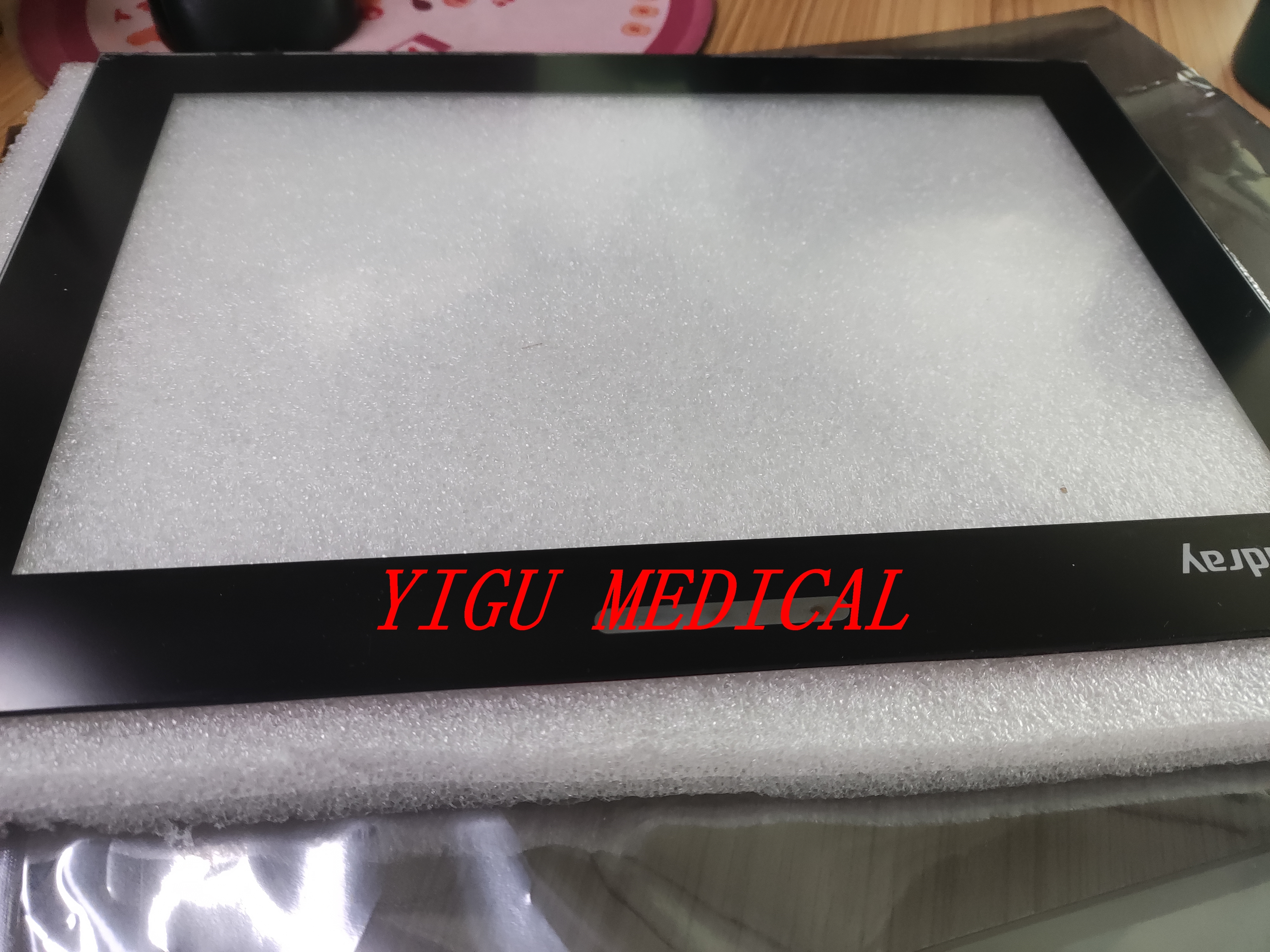

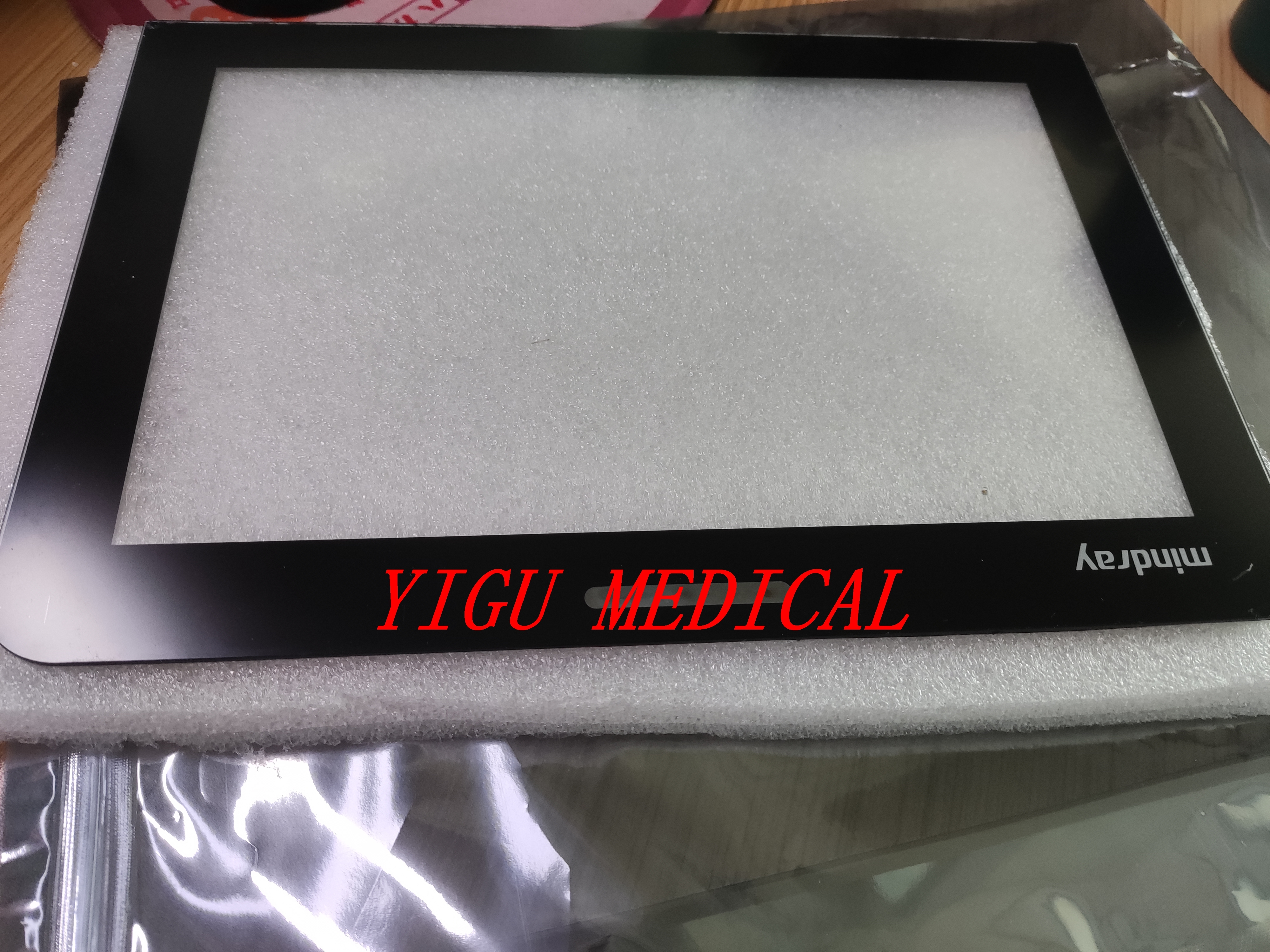

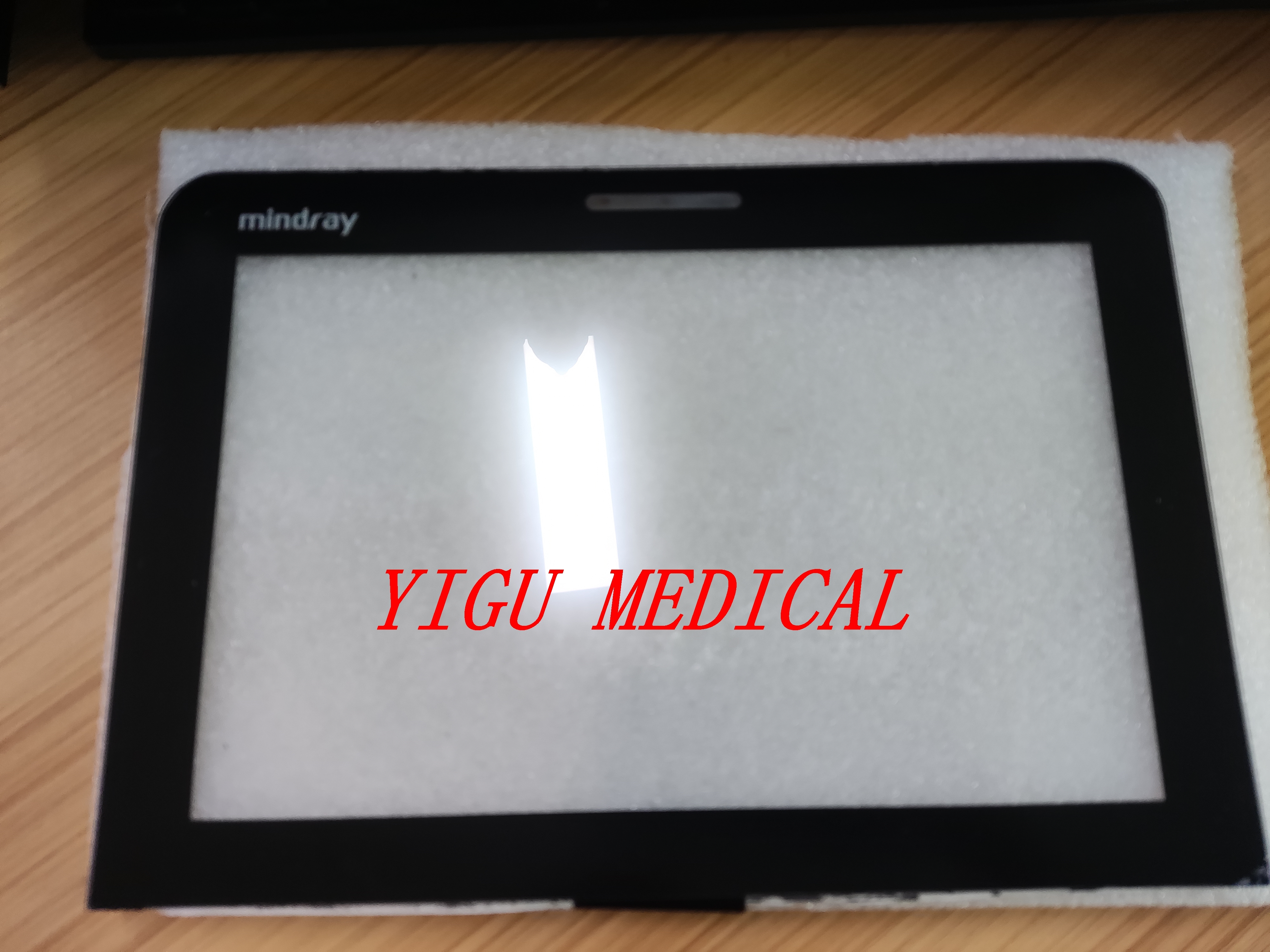

माइंड्रे EPM10 पेशेंट मॉनिटर का टच स्क्रीन 90 दिनों की वारंटी के साथ

अवलोकन: प्राथमिक यूजर इंटरफेस

**माइंड्रे EPM10** पेशेंट मॉनिटर पर टच स्क्रीन एक अभिन्न घटक है जो चिकित्सक और डिवाइस के बीच मुख्य संपर्क बिंदु के रूप में कार्य करता है। यह निगरानी के सभी पहलुओं को नियंत्रित करने के लिए एक आधुनिक, सहज और सॉफ्टवेयर-कॉन्फ़िगर करने योग्य इंटरफ़ेस के साथ पारंपरिक भौतिक बटनों और नॉब्स को बदलता है या पूरक करता है।

यह सिर्फ एक डिस्प्ले नहीं है; यह एक जटिल इनपुट सिस्टम है जिसे तेज़-तर्रार नैदानिक वातावरण के लिए डिज़ाइन किया गया है।

मुख्य कार्य और विशेषताएं

1. **प्राथमिक यूजर इनपुट:**
* यह चिकित्सकों को स्क्रीन को छूकर सीधे मेनू तक पहुंचने, सेटिंग्स बदलने, अलार्म सीमाएं निर्धारित करने, वेवफॉर्म को फ्रीज करने और रुझानों की समीक्षा करने की अनुमति देता है।
* यह एक लचीला इंटरफ़ेस प्रदान करता है जहां नियंत्रण चयनित पैरामीटर या मोड के आधार पर प्रासंगिक रूप से बदल सकते हैं।

2. **उच्च-रिज़ॉल्यूशन डिस्प्ले:**
* स्क्रीन एक साथ सभी महत्वपूर्ण रोगी जानकारी प्रदर्शित करती है, जिसमें शामिल हैं:
* वास्तविक समय वेवफॉर्म (ईसीजी, SpO₂, RESP, IBP, आदि)
* संख्यात्मक महत्वपूर्ण संकेत मान (HR, NIBP, SpO₂, Temp)
* अलार्म संदेश और सेटिंग्स
* रोगी जनसांख्यिकी
* बैटरी की स्थिति और नेटवर्क कनेक्टिविटी

3. **स्थायित्व और नैदानिक डिज़ाइन:**
* **प्रकार:** यह लगभग निश्चित रूप से एक **प्रोजेक्टेड कैपेसिटिव (PCAP) टच स्क्रीन** है, जो आधुनिक स्मार्टफोन और टैबलेट में उपयोग की जाने वाली समान तकनीक है। यह तकनीक प्रदान करती है:
* उत्कृष्ट स्पष्टता और मल्टी-टच क्षमता।
* उच्च संवेदनशीलता और प्रतिक्रियाशीलता।
* स्थायित्व, क्योंकि यह बिना किसी चलती झिल्ली के एक ठोस कांच की सतह है।
* **सुरक्षात्मक कोटिंग:** स्क्रीन में एक मजबूत, खरोंच-प्रतिरोधी कांच कोटिंग है जो अस्पताल के वातावरण में लगातार सफाई और कीटाणुशोधन का सामना करने के लिए है।
* **ऑप्टिकल बॉन्डिंग (संभावित):** उज्ज्वल वातावरण (जैसे मजबूत रोशनी वाले ओआर) में पठनीयता बढ़ाने के लिए, एलसीडी को अक्सर टच ग्लास से ऑप्टिकली बॉन्ड किया जाता है। यह प्रक्रिया आंतरिक प्रतिबिंब और चमक को कम करती है, जिससे व्यापक कोणों से कंट्रास्ट और दृश्यता में सुधार होता है।

EPM10 टच स्क्रीन असेंबली के सामान्य घटक

"टच स्क्रीन" आमतौर पर कई परतों से मिलकर एक एकीकृत असेंबली होती है:

1. **टॉप लेयर: सुरक्षात्मक ग्लास**
* कठोर, टिकाऊ बाहरी सतह जिसे उपयोगकर्ता छूते हैं। इसे **एंटी-ग्लेयर** और **एंटी-फिंगरप्रिंट** कोटिंग के साथ इलाज किया जाता है।

2. **टच सेंसर लेयर (द "टच" पार्ट):**
* इलेक्ट्रोड का एक पतला, पारदर्शी ग्रिड (आमतौर पर इंडियम टिन ऑक्साइड - ITO से बना) जो उंगली के कैपेसिटिव चार्ज की उपस्थिति और स्थान का पता लगाता है।

3. **एलसीडी डिस्प्ले पैनल (द "स्क्रीन" पार्ट):**
* वास्तविक टीएफटी एलसीडी जो छवियों और डेटा उत्पन्न करता है। यह सटीक रंग प्रतिनिधित्व और वेवफॉर्म स्पष्टता के लिए डिज़ाइन किया गया एक उच्च-गुणवत्ता वाला मेडिकल-ग्रेड डिस्प्ले है।

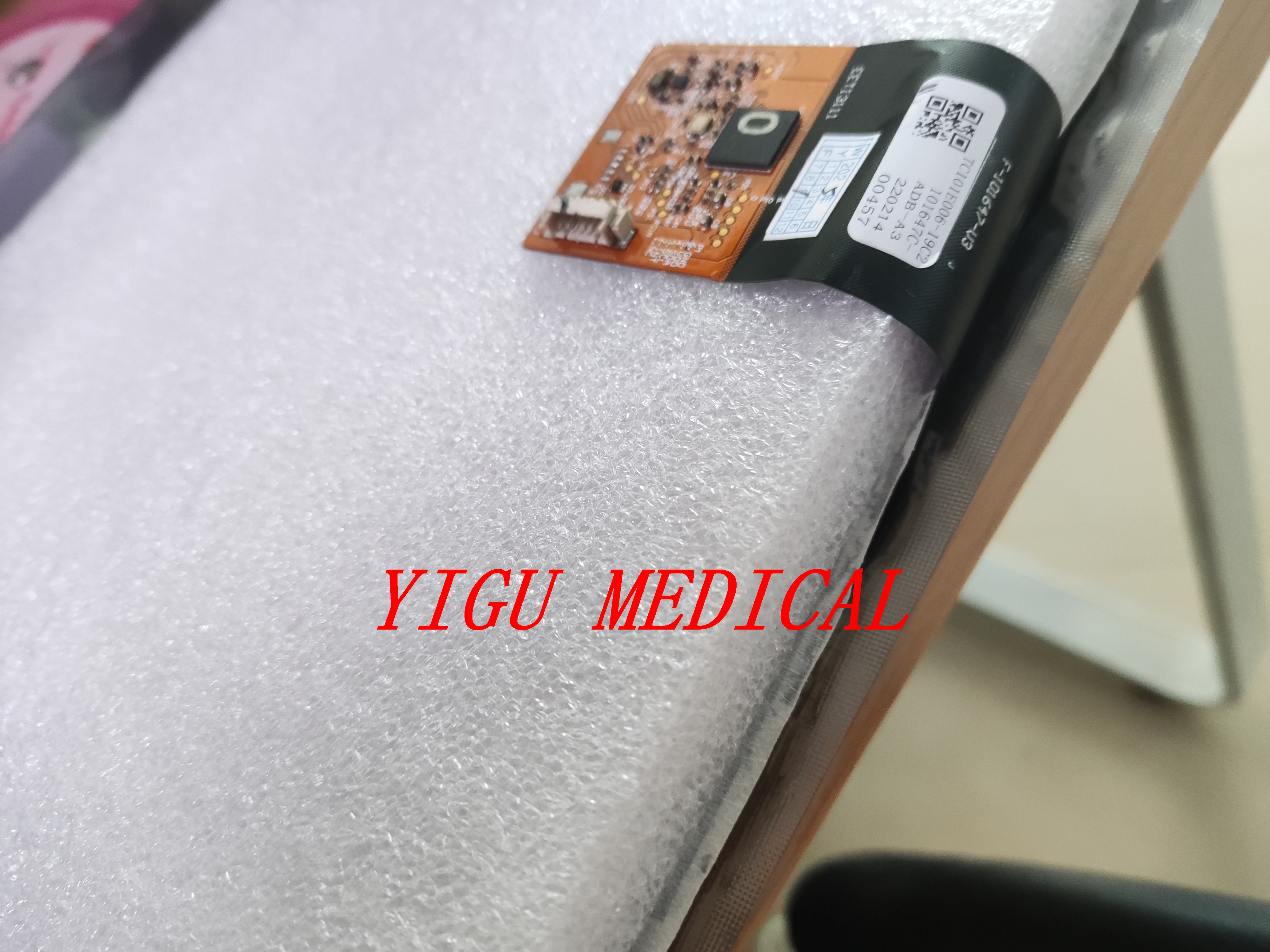

4. **टच स्क्रीन कंट्रोलर बोर्ड:**
* एक छोटा, समर्पित सर्किट बोर्ड जो मुख्य सेंसर परत से जुड़ता है। इसका काम है:
* इनपुट के लिए टच सेंसर को लगातार स्कैन करें।
* टच लोकेशन को डिजिटाइज़ करें।
* इस डेटा को एक मानक इंटरफ़ेस (जैसे, USB) के माध्यम से मॉनिटर के मेनबोर्ड में ट्रांसमिट करें।

5. **LVDS/डिस्प्ले केबल:**
* एक अलग केबल जो मॉनिटर के मेनबोर्ड से एलसीडी पैनल तक वीडियो सिग्नल ले जाती है।

सामान्य मुद्दे और विफलता बिंदु

1. **भौतिक क्षति:**
* **दरारें:** प्रभाव क्षति बाहरी कांच को क्रैक कर सकती है। जबकि टच अभी भी कुछ क्षेत्रों में काम कर सकता है, एक क्रैक स्क्रीन एक संक्रमण नियंत्रण जोखिम है और आमतौर पर पूर्ण प्रतिस्थापन की आवश्यकता होती है।
* **डेलैमिनेशन:** समय के साथ या रासायनिक जोखिम के कारण, असेंबली की परतें अलग होना शुरू हो सकती हैं, जिससे बुलबुले या बादल वाले क्षेत्र बन सकते हैं।

2. **टच फंक्शन विफलता:**
* **कैलिब्रेशन बहाव:** टच प्रतिक्रिया गलत हो जाती है (उदाहरण के लिए, एक आइकन को छूने से दूसरा सक्रिय हो जाता है)। इसे अक्सर सेवा मेनू में **टच कैलिब्रेशन** रूटीन के माध्यम से ठीक किया जा सकता है।
* **पूर्ण टच विफलता:** डिस्प्ले काम करता है, लेकिन टच इनपुट नहीं होता है। यह आमतौर पर इसके कारण होता है:
* एक दोषपूर्ण **टच स्क्रीन कंट्रोलर बोर्ड**।
* एक डिस्कनेक्टेड या क्षतिग्रस्त **टच सेंसर फ्लेक्स केबल**।
* मेनबोर्ड पर बिजली प्रदान करने या सिग्नल को संसाधित करने में विफलता।

3. **डिस्प्ले मुद्दे (एलसीडी के लिए अंतर्निहित):**
* **डेड पिक्सेल:** पिक्सेल जो स्थायी रूप से बंद हैं, काले डॉट्स के रूप में दिखाई देते हैं।
* **स्क्रीन झिलमिलाहट या कलाकृतियाँ:** अक्सर एक दोषपूर्ण एलसीडी पैनल, एक ढीली LVDS केबल, या एक विफल मेनबोर्ड के कारण होता है।
* **बैकलाइट विफलता:** स्क्रीन मंद या पूरी तरह से काली दिखाई देती है, लेकिन आप एक टॉर्च के साथ डेटा को धुंधला देख सकते हैं। यह इंगित करता है कि एलईडी बैकलाइट विफल हो गए हैं।

सेवा और रखरखाव नोट्स

*सफाई:** केवल नरम, लिंट-मुक्त कपड़े और माइंड्रे द्वारा अनुशंसित अस्पताल-ग्रेड कीटाणुनाशकों (आमतौर पर आइसोप्रोपिल अल्कोहल या हाइड्रोजन पेरोक्साइड-आधारित वाइप्स) का उपयोग करें। अपघर्षक कपड़े और कठोर रसायनों से बचें।
* **कैलिब्रेशन:** यदि टच गलत हो जाता है, तो एक योग्य बायोमेडिकल तकनीशियन डिवाइस के छिपे हुए सेवा मेनू का उपयोग करके टच स्क्रीन को पुन: कैलिब्रेट कर सकता है।
* **प्रतिस्थापन जटिलता:** टच स्क्रीन असेंबली को बदलना एक विशेष मरम्मत है। इसके लिए अक्सर मॉनिटर के फ्रंट बेज़ल को अलग करने और नाजुक कनेक्टर्स को संभालने की आवश्यकता होती है। **यह प्रशिक्षित कर्मियों द्वारा किया जाना चाहिए।**
* **एकीकृत इकाई:** मरम्मत के उद्देश्यों के लिए, टच स्क्रीन, एलसीडी, और कभी-कभी फ्रंट बेज़ल को उचित संरेखण और सीलिंग सुनिश्चित करने के लिए अक्सर एक ही, पूर्व-संयोजित इकाई के रूप में बेचा जाता है।

संक्षेप में, **माइंड्रे EPM10 टच स्क्रीन एक उच्च-गुणवत्ता वाला, मेडिकल-ग्रेड कैपेसिटिव टच इंटरफ़ेस है** जिसे महत्वपूर्ण देखभाल वातावरण में विश्वसनीयता, स्पष्टता और सहज संचालन के लिए डिज़ाइन किया गया है। इसकी विफलता सीधे मॉनिटर की उपयोगिता को प्रभावित करती है, जिससे यह सबसे आम उपयोगकर्ता-बदली जाने योग्य घटकों में से एक है जिसके लिए पेशेवर सेवा की आवश्यकता होती है।
