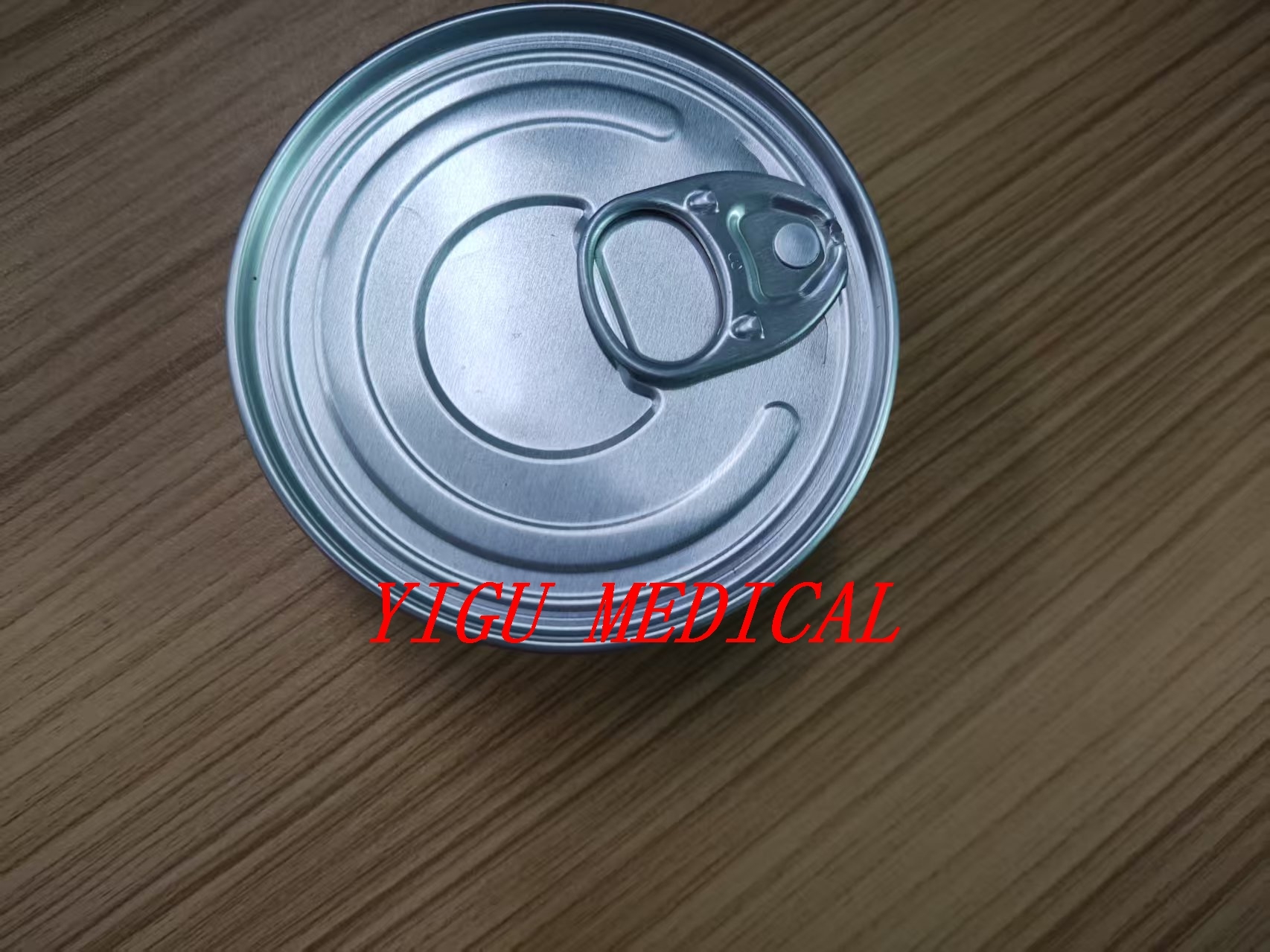

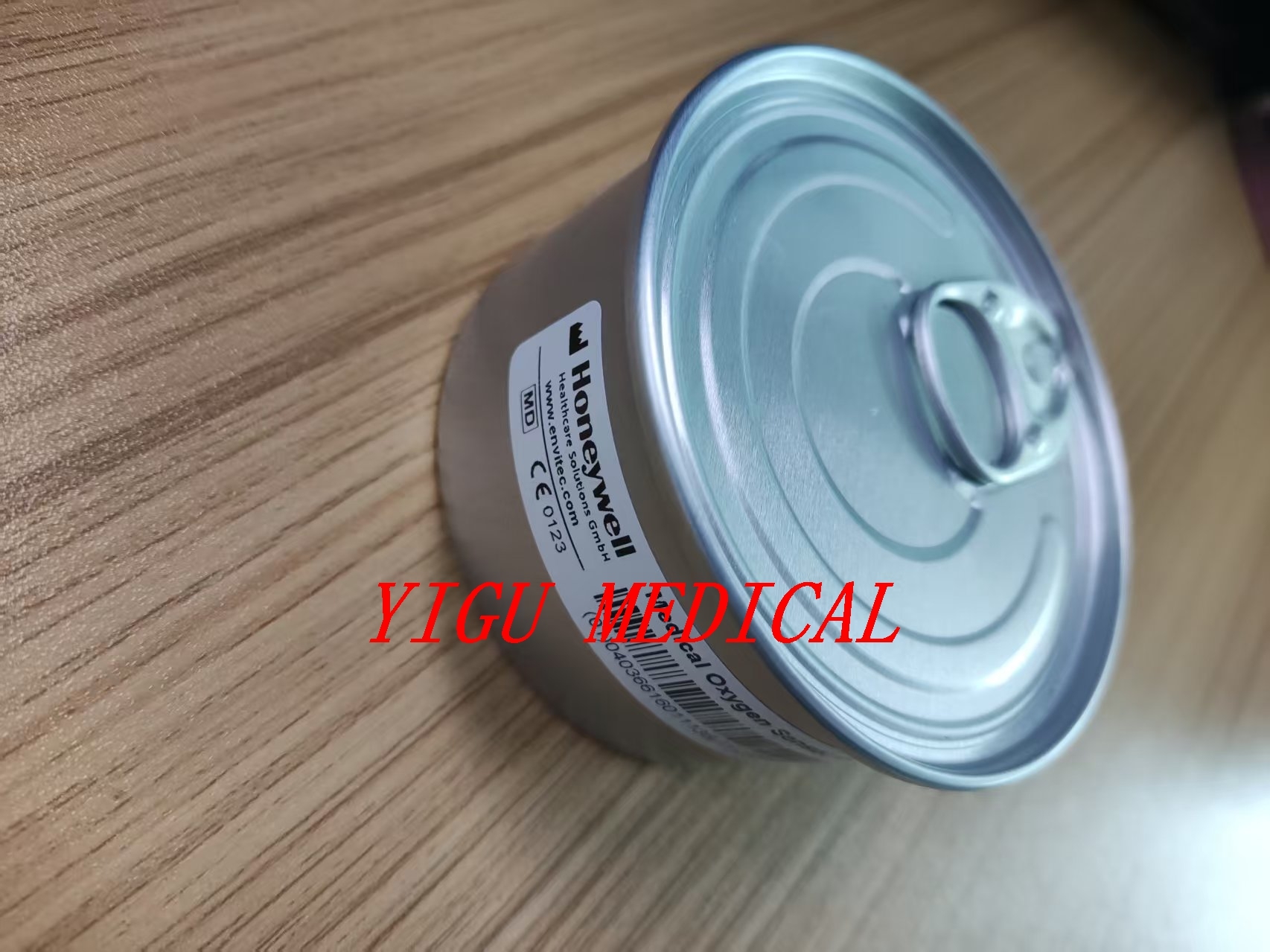

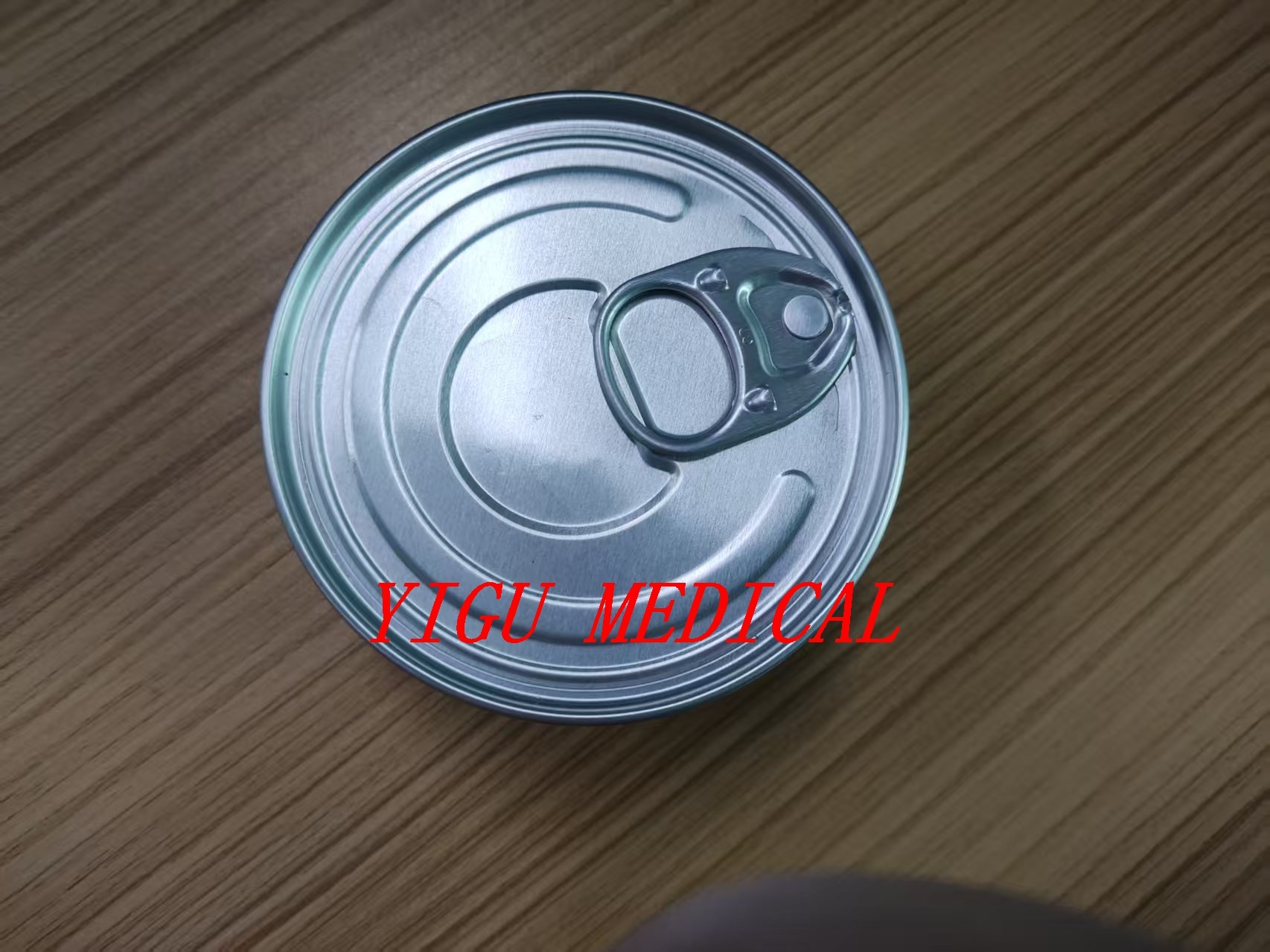

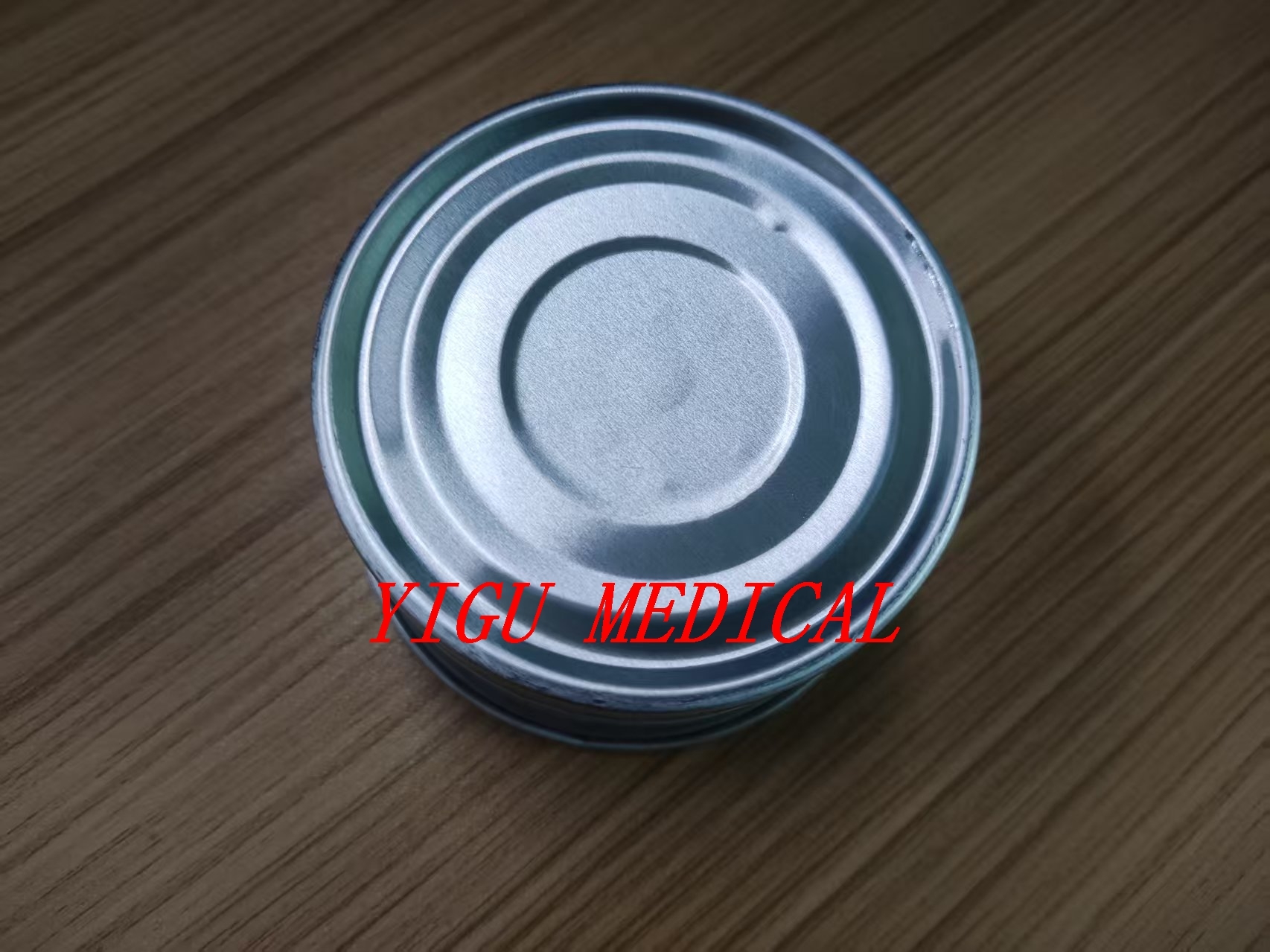

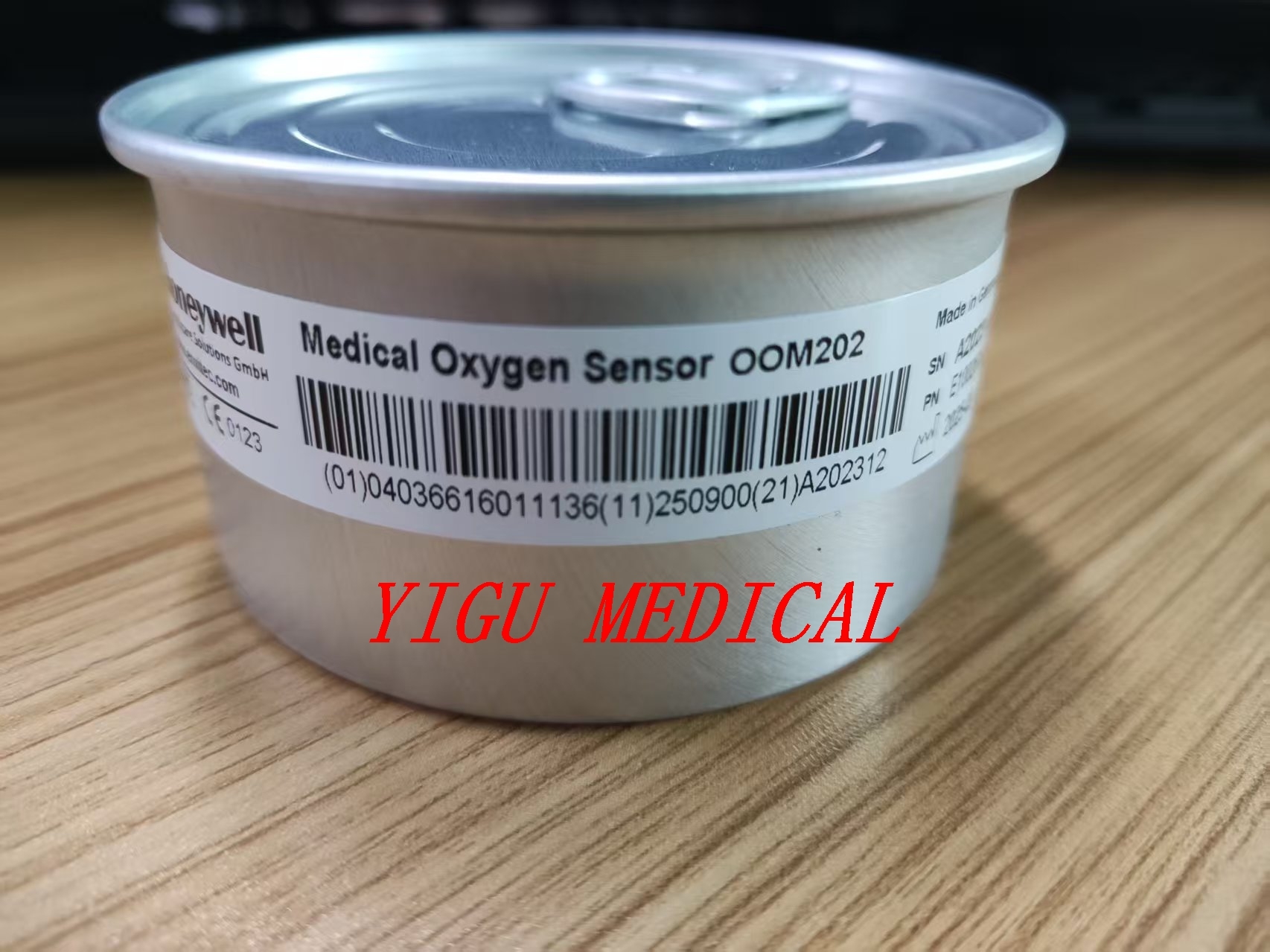

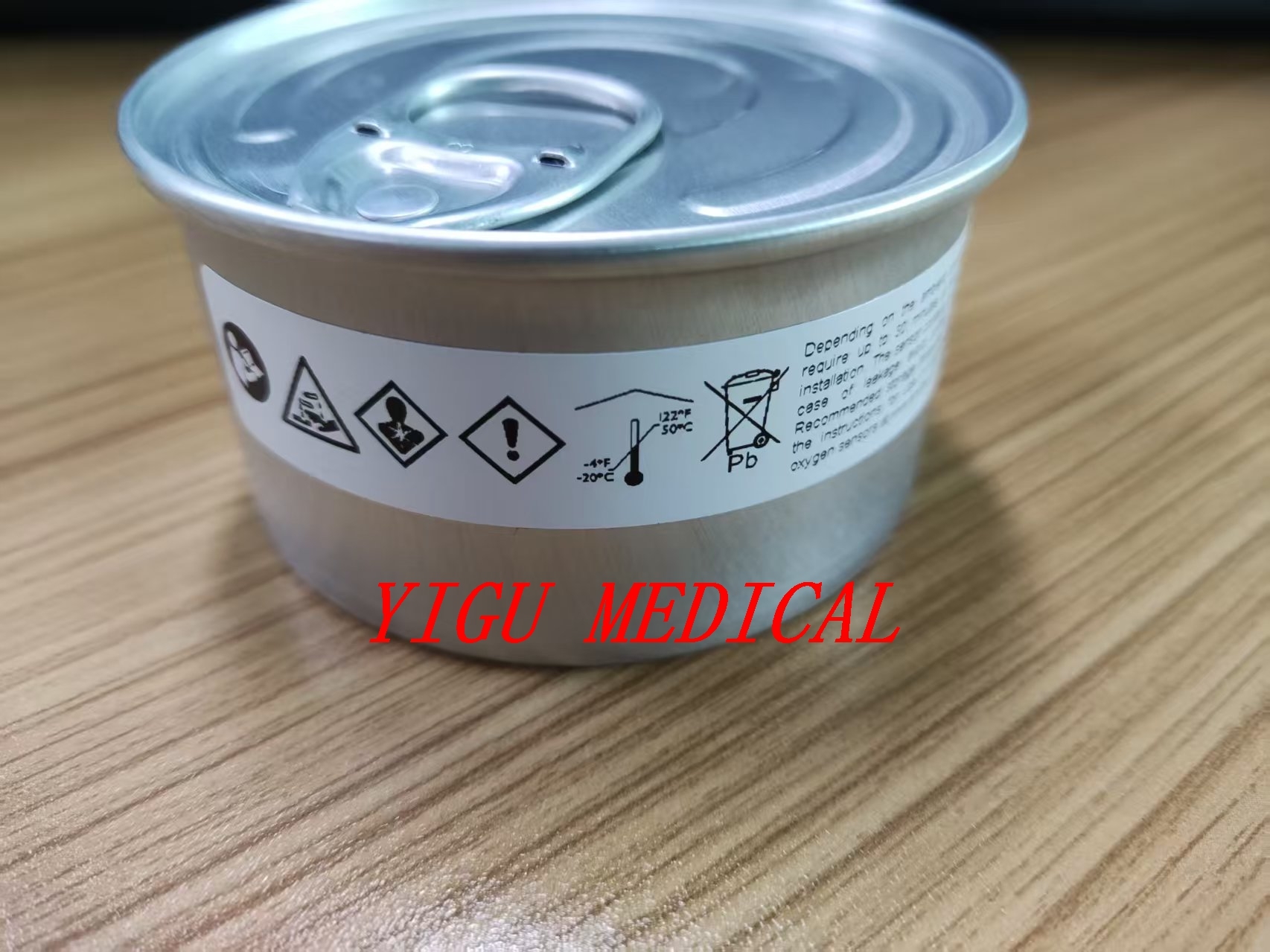

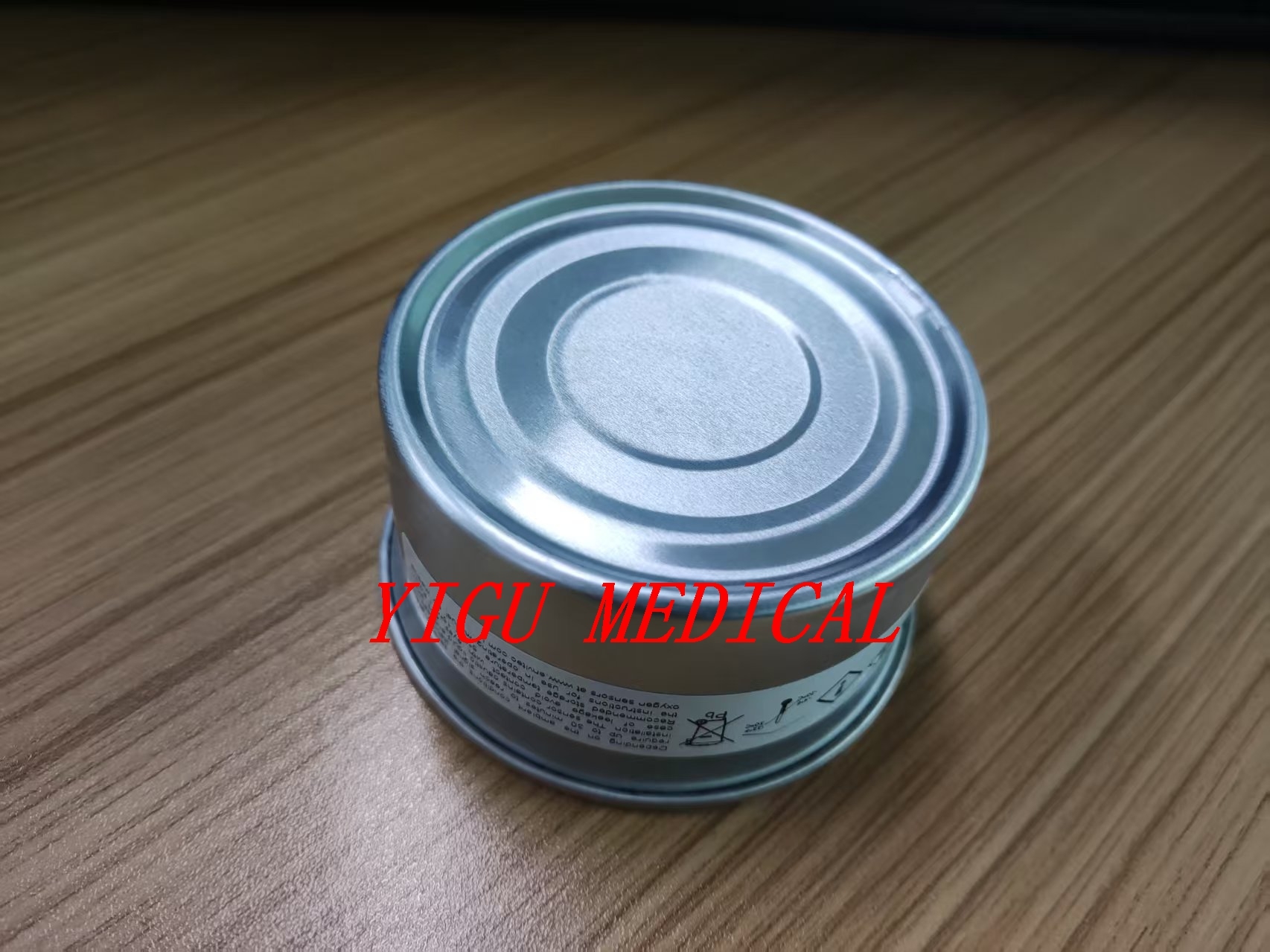

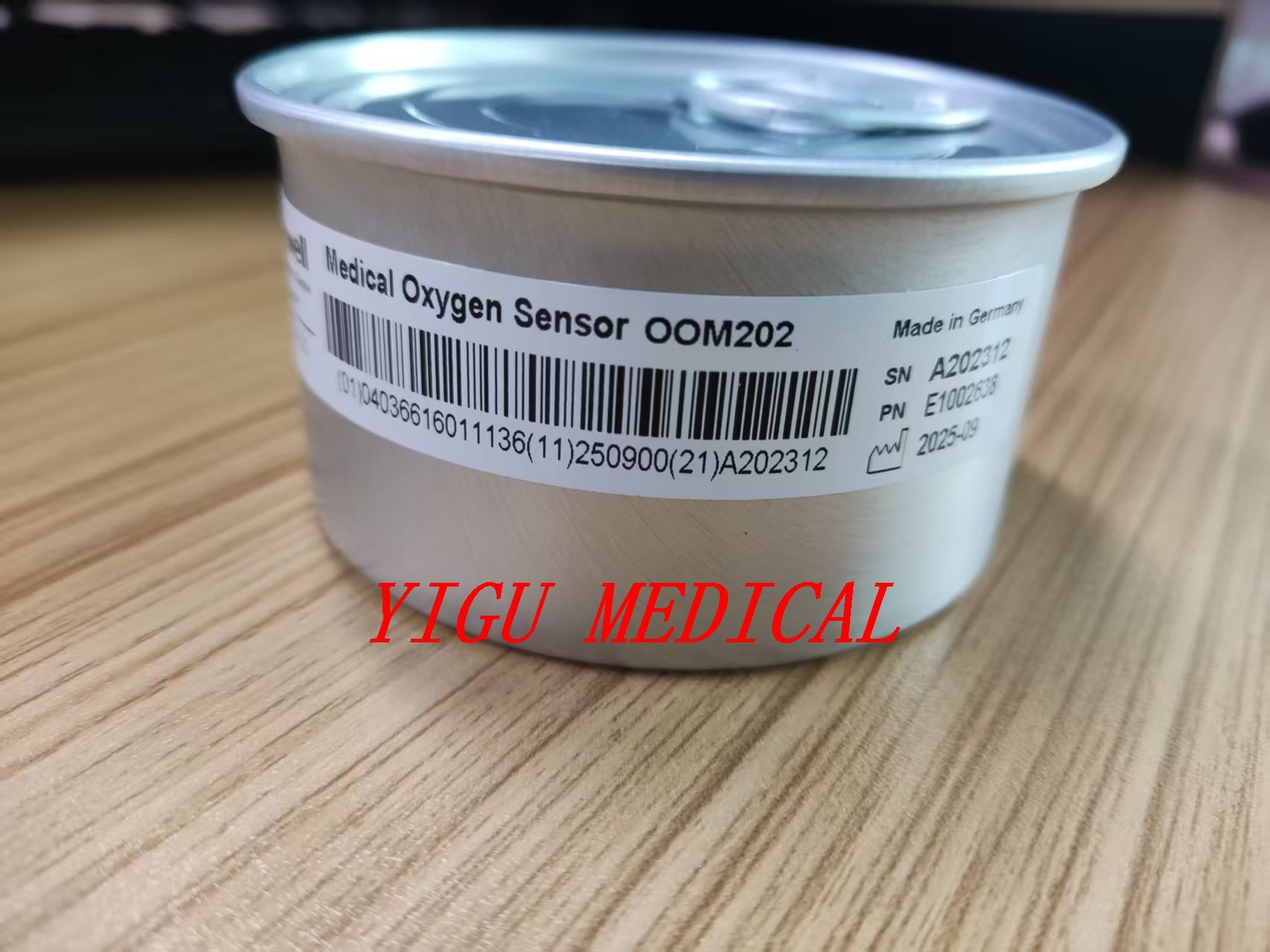

ENVITEC मेडिकल ऑक्सीजन सेंसर OOM202 मेडिकल O2 सेंसर 3 महीने की वारंटी के साथ

उत्पाद विवरण

ENVITEC मेडिकल ऑक्सीजन सेंसर OOM202 मेडिकल O2 सेंसर 3 महीने की वारंटी के साथ

यहाँ ENVITEC मेडिकल ऑक्सीजन सेंसर OOM202 का विस्तृत परिचय दिया गया है, जो श्वसन और एनेस्थेसिया उपकरणों में एक महत्वपूर्ण घटक है।

अवलोकन: एक सटीक विद्युत रासायनिक सेल

ENVITEC OOM202 एक पैरामैग्नेटिक डिफरेंशियल ऑक्सीजन (O2) सेंसर है, जो मेडिकल गैस निगरानी के लिए डिज़ाइन किया गया है।यह एक गैल्वानिक ईंधन सेल या एक zirconia सेंसर नहीं है, जो अन्य आम ऑक्सीजन सेंसर प्रौद्योगिकियां हैं।

इसका मुख्य कार्य रोगी श्वसन सर्किट, वेंटिलेटर, एनेस्थेसिया मशीन और गैस मिक्सर में उच्च सटीकता, तेजी से प्रतिक्रिया ऑक्सीजन एकाग्रता माप प्रदान करना है।

प्रमुख विशेषताएं और प्रौद्योगिकी

1मुख्य कार्य सिद्धांत: पैरामैग्नेटिज्म

भौतिक गुणः ऑक्सीजन (O2) अत्यधिक पैरामैग्नेटिक होता है जिसका अर्थ है कि यह चुंबकीय क्षेत्र में आकर्षित होता है।एनेस्थेटिक वाष्प) थोड़ा डायमैग्नेटिक (चुंबकीय क्षेत्र द्वारा खारिज) होते हैं.

"डंब-बेल" डिजाइनः सेंसर में एक छोटी, निलंबित क्वार्ट्ज डंब-बेल होती है, जो एक अस्थिर चुंबकीय क्षेत्र में स्थित एक डायमैग्नेटिक गैस (नाइट्रोजन की तरह) से भरी होती है।

यह कैसे काम करता हैः

1जब ऑक्सीजन युक्त गैस मिश्रण नमूना कक्ष में बहता है, तो पैरामैग्नेटिक ऑक्सीजन अणुओं को चुंबकीय क्षेत्र में खींचा जाता है।

2यह एक बल पैदा करता है जो डायमैग्नेटिक डम-बेल को विस्थापित करता है।

3घुमाव की डिग्री नमूना गैस में ऑक्सीजन के आंशिक दबाव के प्रत्यक्ष आनुपातिक है।

4एक परिशुद्धता ऑप्टिकल या क्षमता प्रणाली इस घूर्णन को मापती है और इसे एक विद्युत संकेत (0-5V या डिजिटल) में परिवर्तित करती है जो O2 प्रतिशत के अनुरूप है।

2मुख्य विनिर्देश (सामान्य)

माप रेंजः 0-100% O2 (अक्सर पूरे रेंज में रैखिक)

सटीकताः आमतौर पर ±1% वाचन या चिकित्सा सीमा में बेहतर (21-100% O2), जो नैदानिक उपयोग के लिए उत्कृष्ट है।

प्रतिक्रिया समय (T90): बहुत तेज़, आम तौर पर < 200 एमएस, सांस-दर-श्वास निगरानी की अनुमति देता है।

आउटपुट सिग्नलः एनालॉग वोल्टेज (जैसे, 0-100% O2 के लिए 0-5V) या डिजिटल (एकीकृत इलेक्ट्रॉनिक्स के माध्यम से) ।

नमूना प्रवाह दर: एक छोटे, निरंतर नमूना प्रवाह की आवश्यकता होती है, आमतौर पर 50-200 मिलीलीटर/मिनट। कई उपकरणों में एक अंतर्निहित नमूना पंप का उपयोग किया जाता है।

जीवन काल: इलेक्ट्रोकेमिकल ईंधन कोशिकाओं के विपरीत जो समाप्त हो जाती हैं, OOM202 में कोई उपभोग्य तत्व नहीं हैं। इसका जीवन काल यांत्रिक पहनने, सील अखंडता,और इलेक्ट्रॉनिक स्थायित्व ढ़ेर बार 5+ साल उचित कैलिब्रेशन के साथ.

चिकित्सा उपकरणों में विशिष्ट अनुप्रयोग

OOM202 उच्च अंत उपकरणों के गैस निगरानी मॉड्यूल में एकीकृत हैः

क्रिटिकल केयर वेंटिलेटरः (उदाहरण के लिए, पुराने ड्रैगर इविटा, हैमिल्टन, मैकेट उपकरण) FiO2 (प्रेरित ऑक्सीजन अंश) की निगरानी के लिए।

एनेस्थेसिया वर्कस्टेशन: (जैसे, Datex-Ohmeda, Dräger) ताजा गैस प्रवाह और श्वसन सर्किट में O2 एकाग्रता को मापने के लिए।

रोगी निगरानी प्रणालीः एक बहु-गैस विश्लेषक मॉड्यूल के हिस्से के रूप में (जैसे, CO2, N2O और एजेंट सेंसर के साथ संयुक्त) ।

ऑक्सीजन कंसंट्रेटर और ब्लेंडर सत्यापन: कैलिब्रेशन और गुणवत्ता नियंत्रण के लिए।

महत्वपूर्ण उपयोग और रखरखाव बिंदु

1. कैलिब्रेशन महत्वपूर्ण हैः नियमित 2-बिंदु कैलिब्रेशन की आवश्यकता होती हैः

शून्य बिंदुः आमतौर पर 100% नाइट्रोजन (0% O2) का उपयोग करता है। शून्य करने के लिए कभी भी CO2 युक्त गैस का उपयोग न करें, क्योंकि CO2 डायमैग्नेटिक है और झूठी शून्य रीडिंग का कारण बनेगा।

स्पैन पॉइंट: एक ज्ञात ऑक्सीजन कैलिब्रेशन गैस का उपयोग करता है (उदाहरण के लिए, 100% O2 या 21% या 95% जैसे मेडिकल एयर/ऑक्सीजन मिश्रण) ।

2. नमूना प्रणाली अखंडताः

पानी के जाल, कण फिल्टर और प्रवाह नियामक के साथ प्रयोग किया जाना चाहिए।

नमूना लाइनें साफ, सूखी और लीक मुक्त होनी चाहिए।
