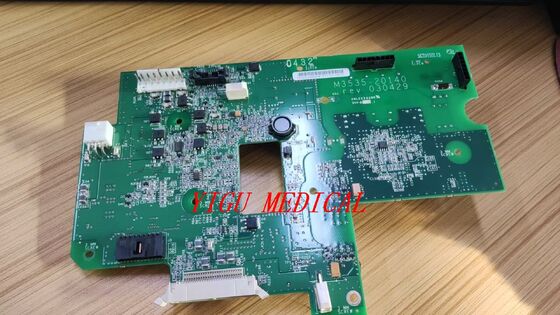

उच्च अलगाव रेटिंग और 90-264V AC इनपुट के साथ मेडिकल-ग्रेड डिफिब्रिलेटर पावर सप्लाई बोर्ड M3535A

उत्पाद विवरण

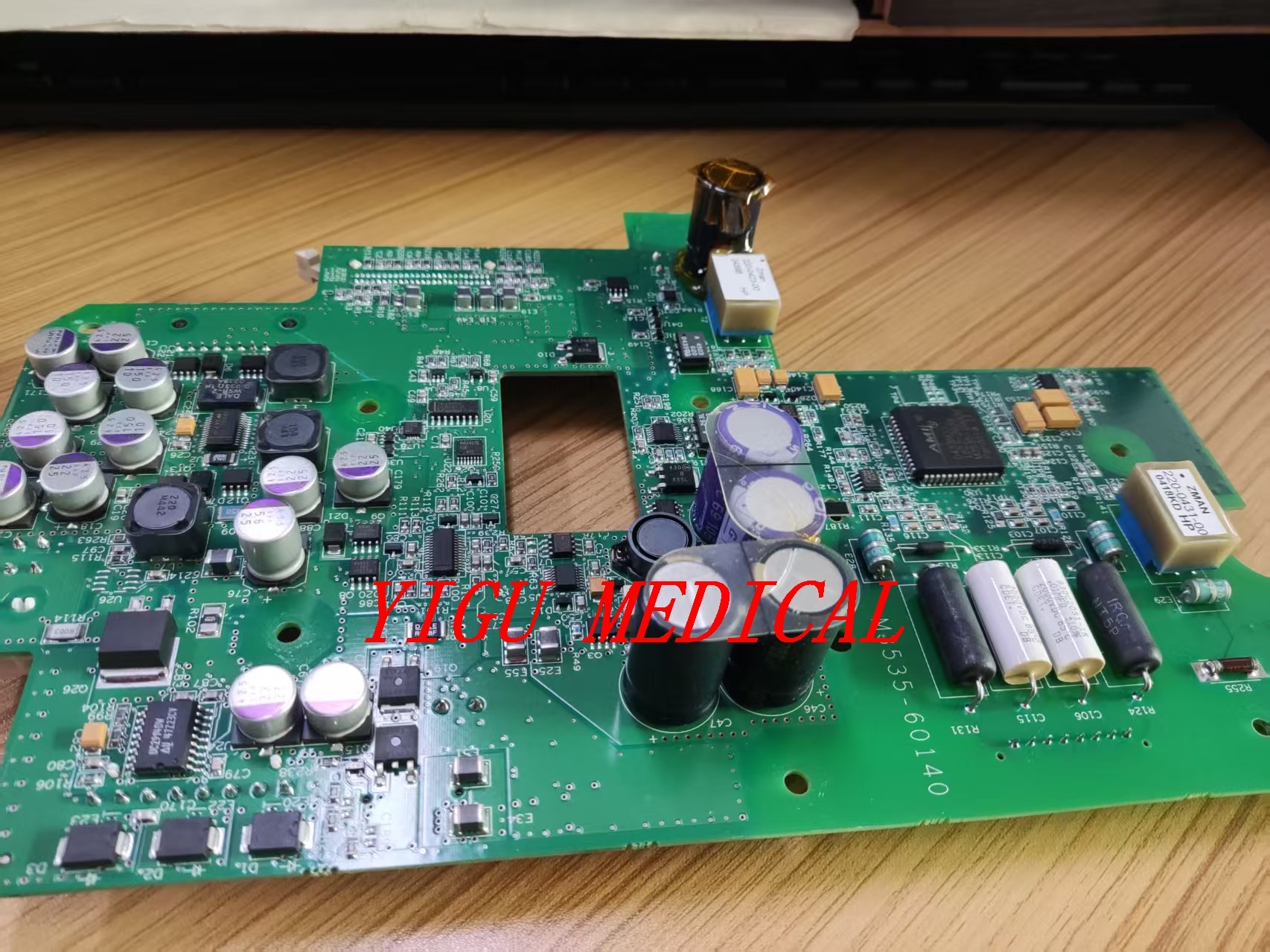

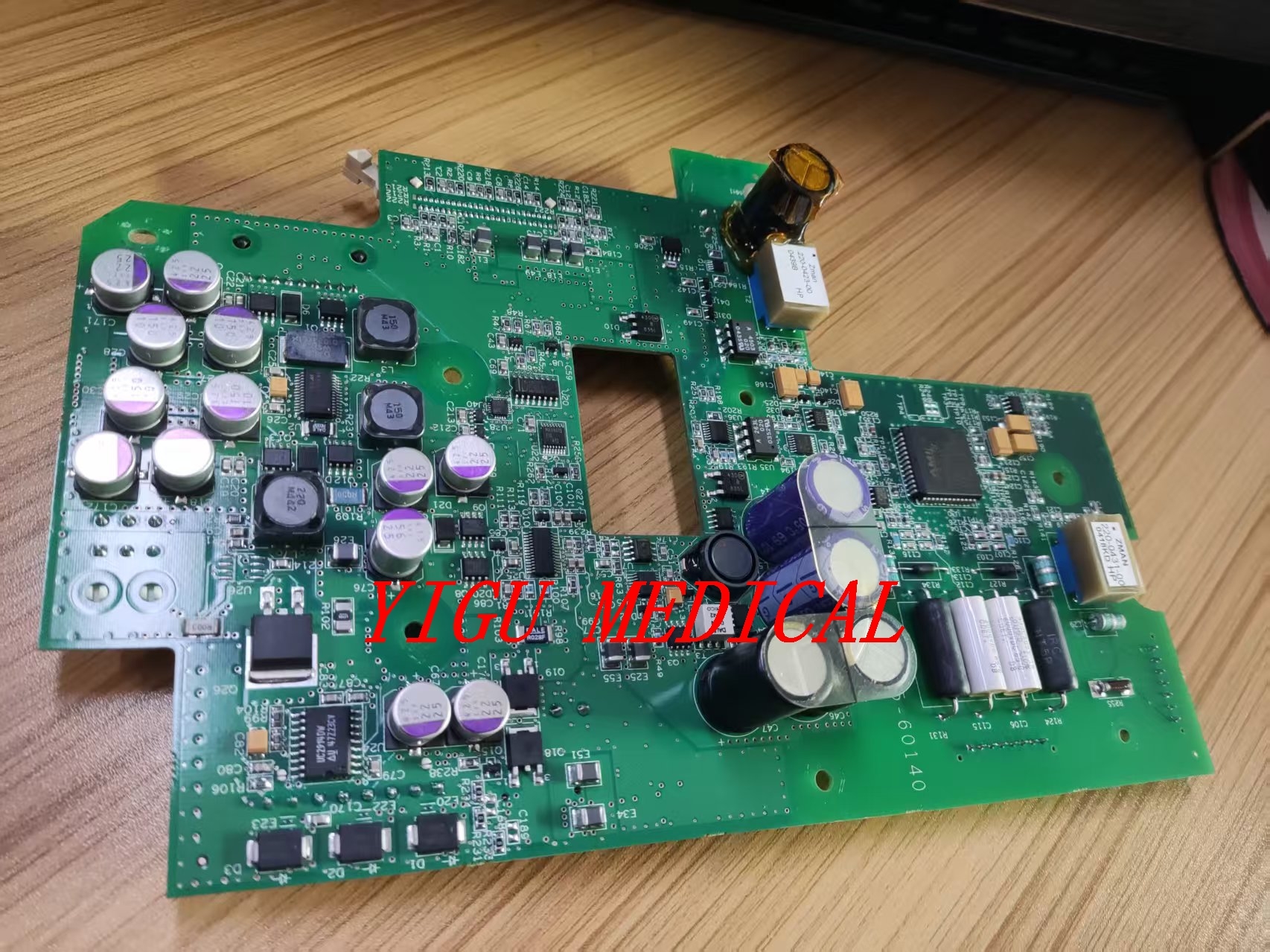

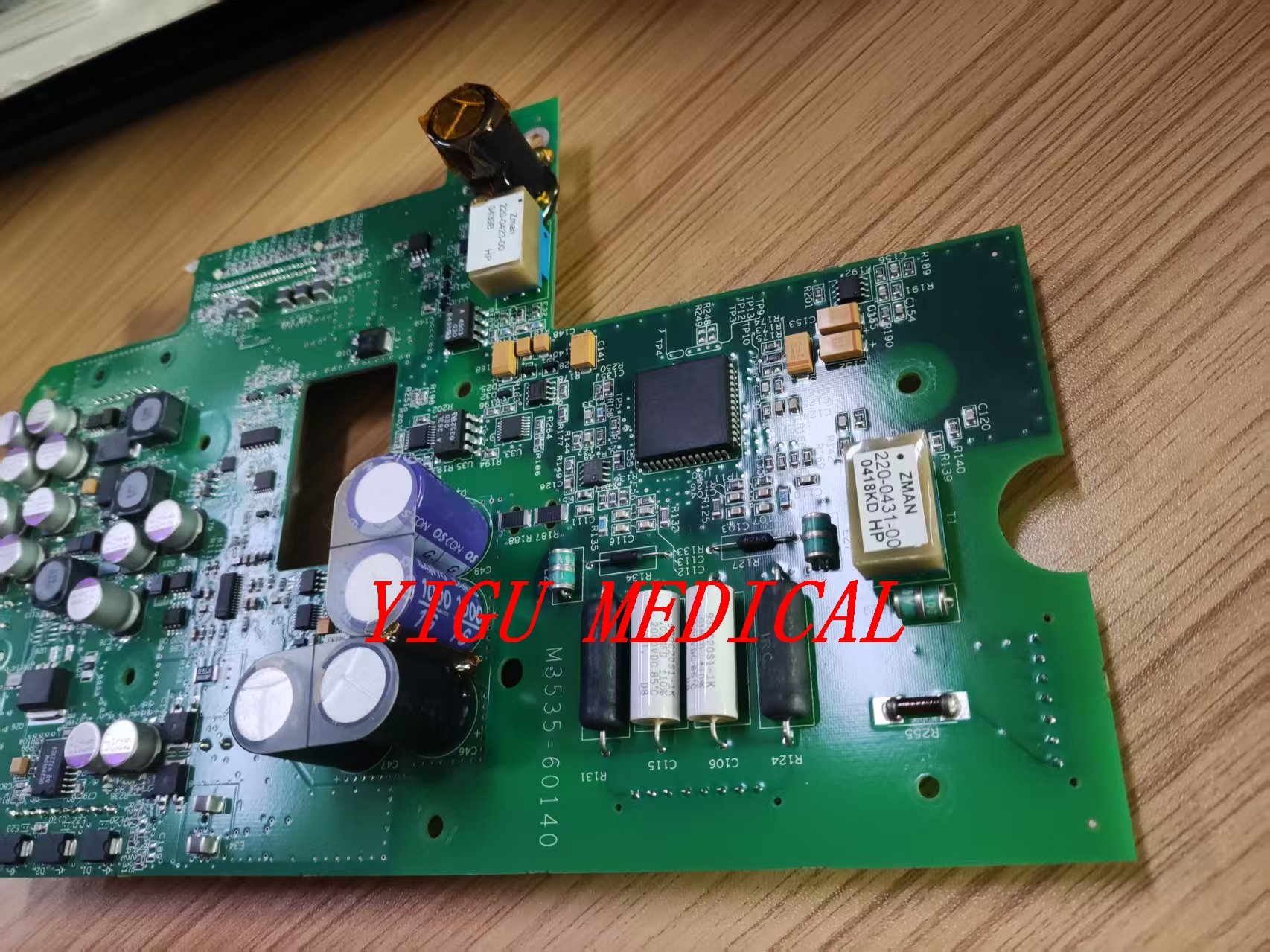

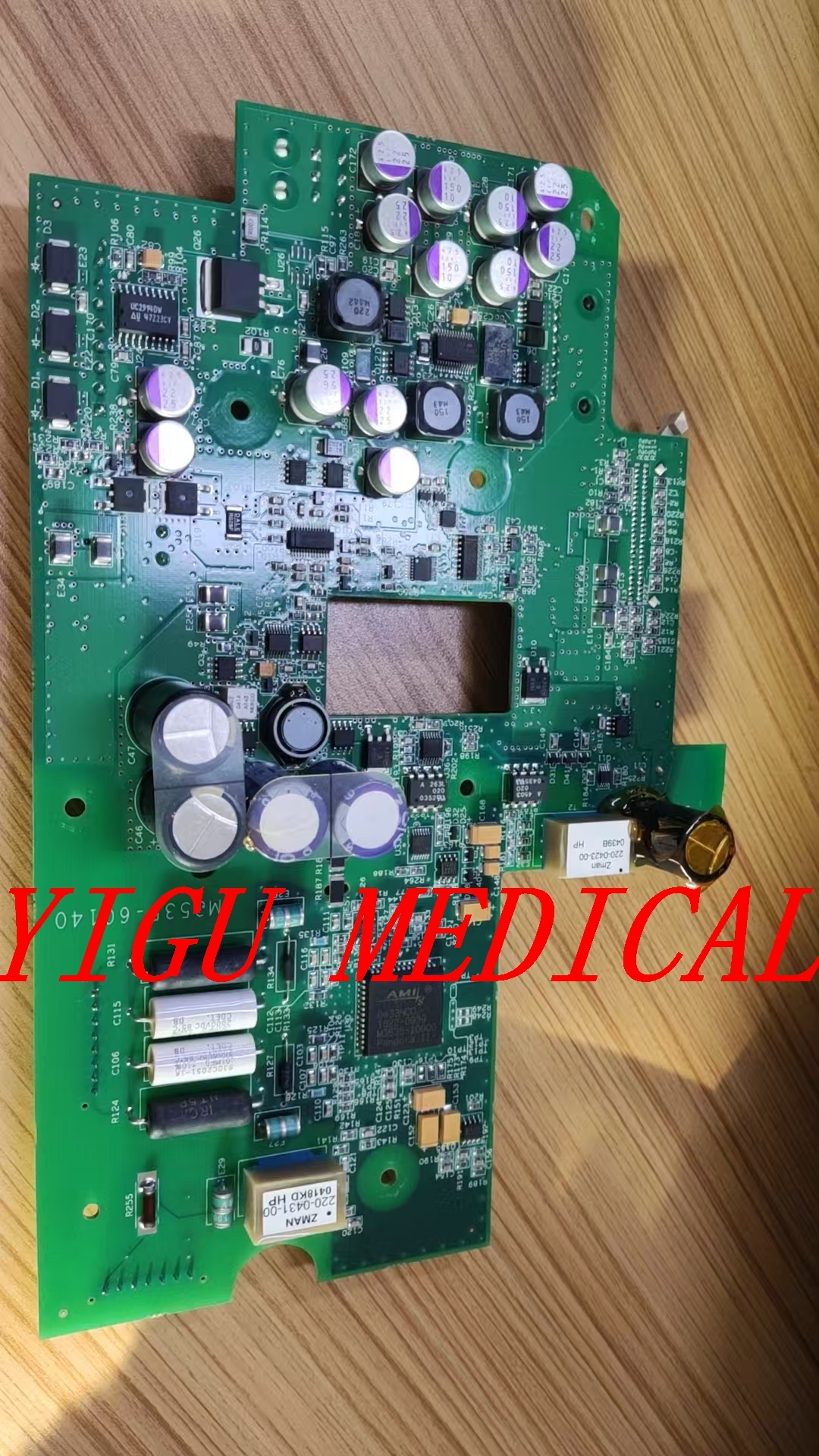

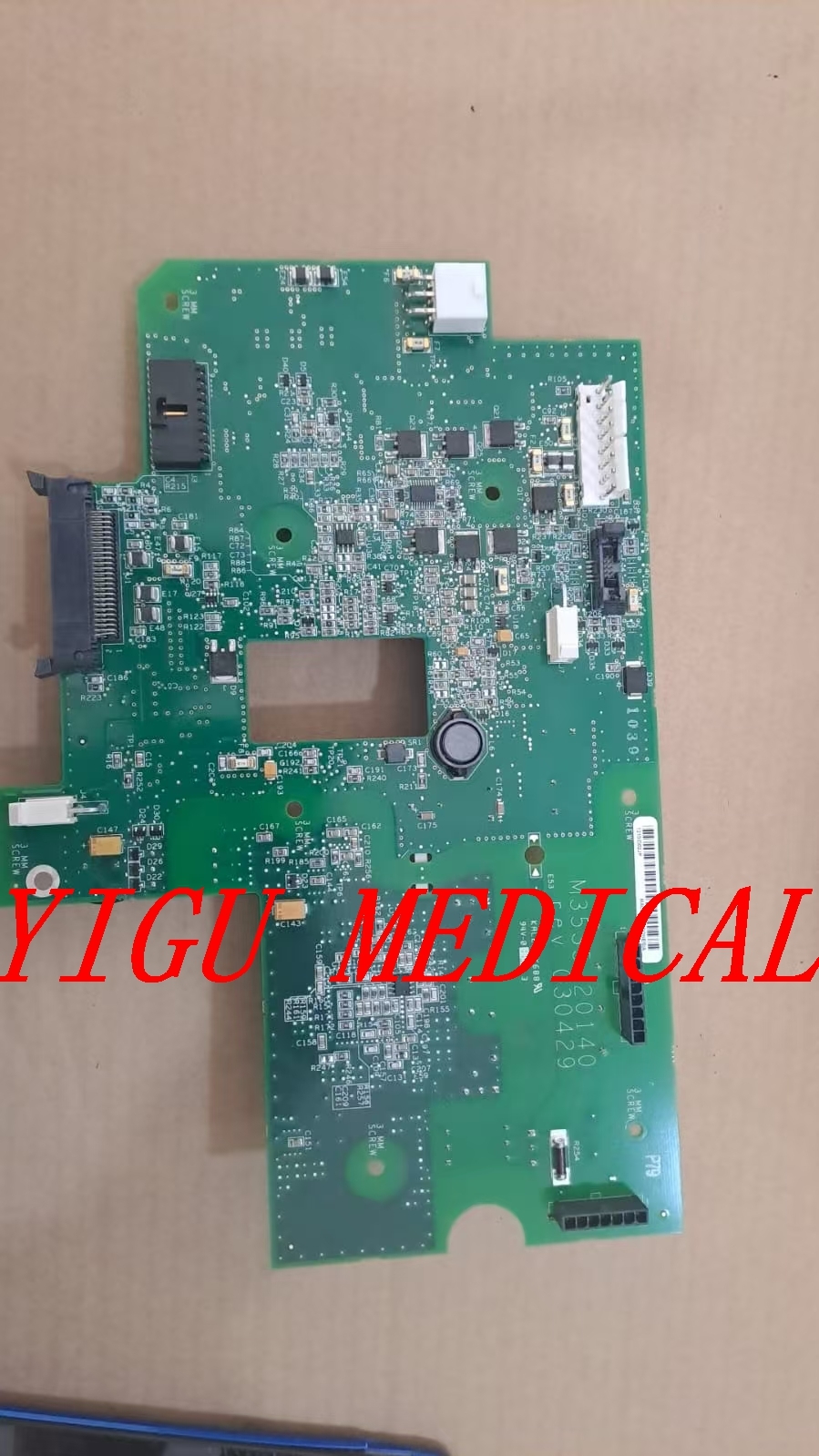

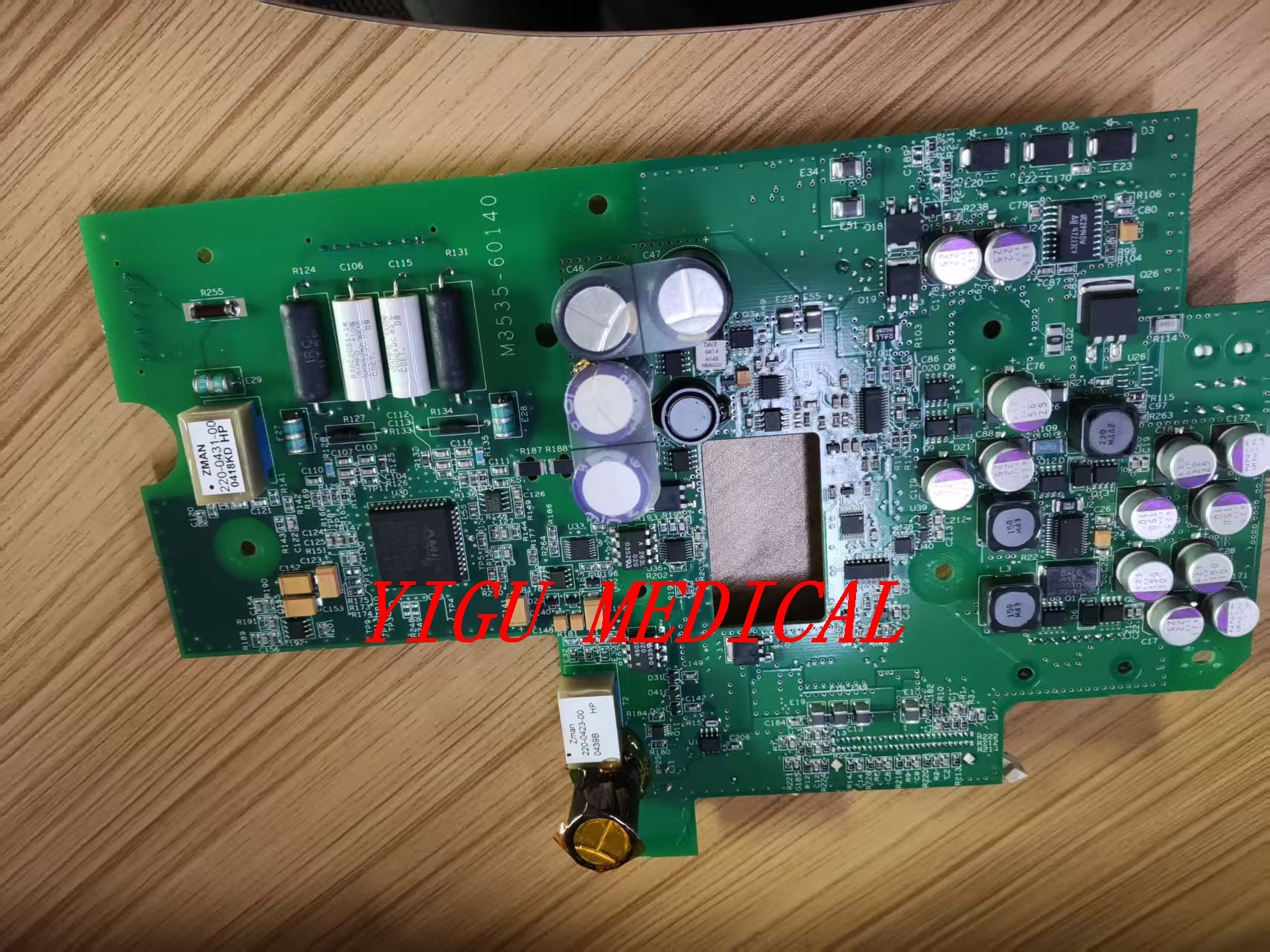

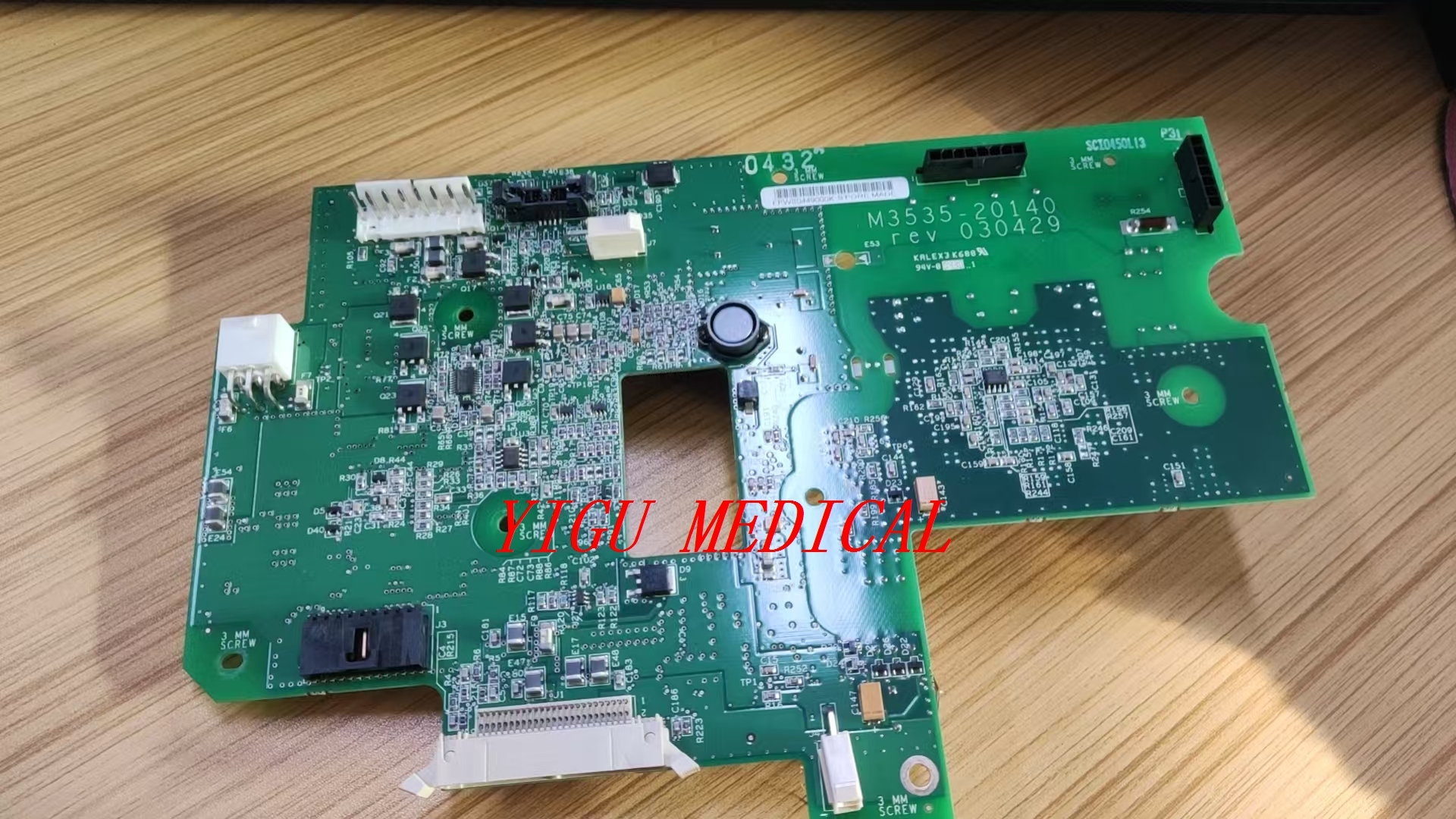

डिफिब्रिलेटर PH M3535A पावर सप्लाई बोर्ड PN M3535-20140 3 महीने की वारंटी के साथ

M3535A पावर बोर्ड परिचय

इस बोर्ड को इनपुट एसी मुख्य शक्ति को स्थिर डीसी वोल्टेज में परिवर्तित करने के लिए डिज़ाइन किया गया है जो एक उपकरण में विभिन्न आंतरिक सर्किट द्वारा आवश्यक है।इसका मुख्य कार्य चिकित्सा निगरानी उपकरणों को विश्वसनीय और सुरक्षित रूप से संचालित करना है.

मुख्य कार्य और विशेषताएं:

मुख्य कार्य:

AC इनपुट (90-264V, वैश्विक रूप से संगत) की एक विस्तृत श्रृंखला को अलग-थलग, स्थिर DC आउटपुट (जैसे, +5V, +12V, +3.3V, ±15V, आदि) के सेट में परिवर्तित करता है।

मॉनिटर के मदरबोर्ड, डिस्प्ले, बैकलाइट और सेंसर मॉड्यूल (जैसे रक्तचाप, रक्त ऑक्सीजन और ईसीजी मॉड्यूल) को स्वच्छ शक्ति प्रदान करता है।

प्रमुख विशेषताएं (चिकित्सा-ग्रेड आवश्यकताएं):

उच्च विश्वसनीयता: चिकित्सा उपकरणों को 24/7 निर्बाध और स्थिर संचालन की आवश्यकता होती है; बिजली की आपूर्ति महत्वपूर्ण है।

कम रिसाव वर्तमानः रोगियों के लिए सूक्ष्म-विद्युत सदमे के जोखिम को रोकने के लिए चिकित्सा सुरक्षा मानकों (जैसे आईईसी 60601-1) का सख्ती से पालन करता है।

उच्च अलगाव रेटिंगः इनपुट (उच्च वोल्टेज एसी) और आउटपुट (कम वोल्टेज डीसी) सर्किट के साथ-साथ रोगी कनेक्शन बिंदुओं के बीच सख्त विद्युत अलगाव बाधाएं मौजूद हैं।

ओवरवोल्टेज, ओवर करंट और ओवरटेम्परेचर प्रोटेक्शनः व्यापक सुरक्षा सर्किट से लैस, यह गलती के मामले में सुरक्षित रूप से बंद हो जाता है,अन्य महंगे घटकों को नुकसान से बचाने या खतरों का कारण.

ईएमसी प्रदर्शनः उत्कृष्ट विद्युत चुम्बकीय संगतता डिजाइन, बाहरी हस्तक्षेप के प्रतिरोधी और अत्यधिक विद्युत चुम्बकीय हस्तक्षेप नहीं उत्सर्जित करता है जो अन्य उपकरणों को प्रभावित कर सकता है।

भौतिक रूप कारक:

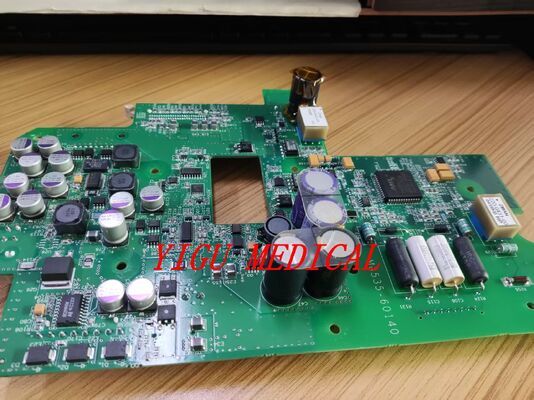

एक अलग मुद्रित सर्किट बोर्ड, जिसमें आमतौर पर एक बड़ा हीटसिंक, उच्च वोल्टेज फिल्टर कैपेसिटर, एक ट्रांसफार्मर, स्विचिंग ट्रांजिस्टर और एक नियंत्रण आईसी होता है।

बोर्ड-टू-बोर्ड कनेक्टर्स या वायरिंग हार्नेस के माध्यम से मेनबोर्ड और अन्य मॉड्यूल से जुड़ा हुआ है।

बोर्ड पर आमतौर पर स्पष्ट रूप से "M3535A" का लेबल होता है।

सामान्य दोष और लक्षणः जब यह पावर बोर्ड खराबी का सामना करता है, तो पूरा मॉनिटर काम करने में विफल हो जाएगा या अस्थिरता से काम करेगा, विशेष रूप से इस प्रकार प्रकट होता हैः

पूरी तरह से अनुत्तरितः जब पावर बटन दबाया जाता है तो कोई संकेतक रोशनी नहीं चमकती है, और स्क्रीन अंधेरी रहती है।

चालू करने में असमर्थताः एक हल्की ध्वनि सुनाई देती है या मॉनिटर बंद होने से पहले संकेतक प्रकाश संक्षिप्त रूप से चमकता है।

अंतराल से पुनः आरंभ करना: उपकरण अचानक बिजली खो देता है और फिर ऑपरेशन के दौरान पुनः आरंभ करता है।

विशिष्ट कार्य विफलताः किसी सर्किट पर असामान्य वोल्टेज आउटपुट के कारण एक मॉड्यूल (जैसे रक्त ऑक्सीजन या रक्तचाप) खराब हो जाता है।

फ्यूज फट गया: आंतरिक शॉर्ट सर्किट से इनपुट फ्यूज फट जाता है।

महत्वपूर्ण सावधानियां (रखरखाव से संबंधित): उच्च वोल्टेज का खतरा: यह बोर्ड सीधे एसी मुख्य बिजली से जुड़ा हुआ है। बिजली काटने के बाद भी, यह बोर्ड बिजली की आपूर्ति से जुड़ा हुआ है।इसके उच्च वोल्टेज संधारित्रों पर संभावित घातक शुल्क रह सकते हैंगैर-पेशेवरों को इसे कभी भी अलग करने या मरम्मत करने का प्रयास नहीं करना चाहिए।

सारांश: पीएच एम 3535 ए एक महत्वपूर्ण स्विचिंग पावर सप्लाई बोर्ड है जो कि फिलीप्स के चिकित्सा उपकरणों के भीतर सख्त चिकित्सा सुरक्षा मानकों को पूरा करता है।और निर्बाध रूप से शक्ति जीवन निगरानी उपकरणइसकी विश्वसनीयता मरीजों की सुरक्षा से सीधे संबंधित है।
