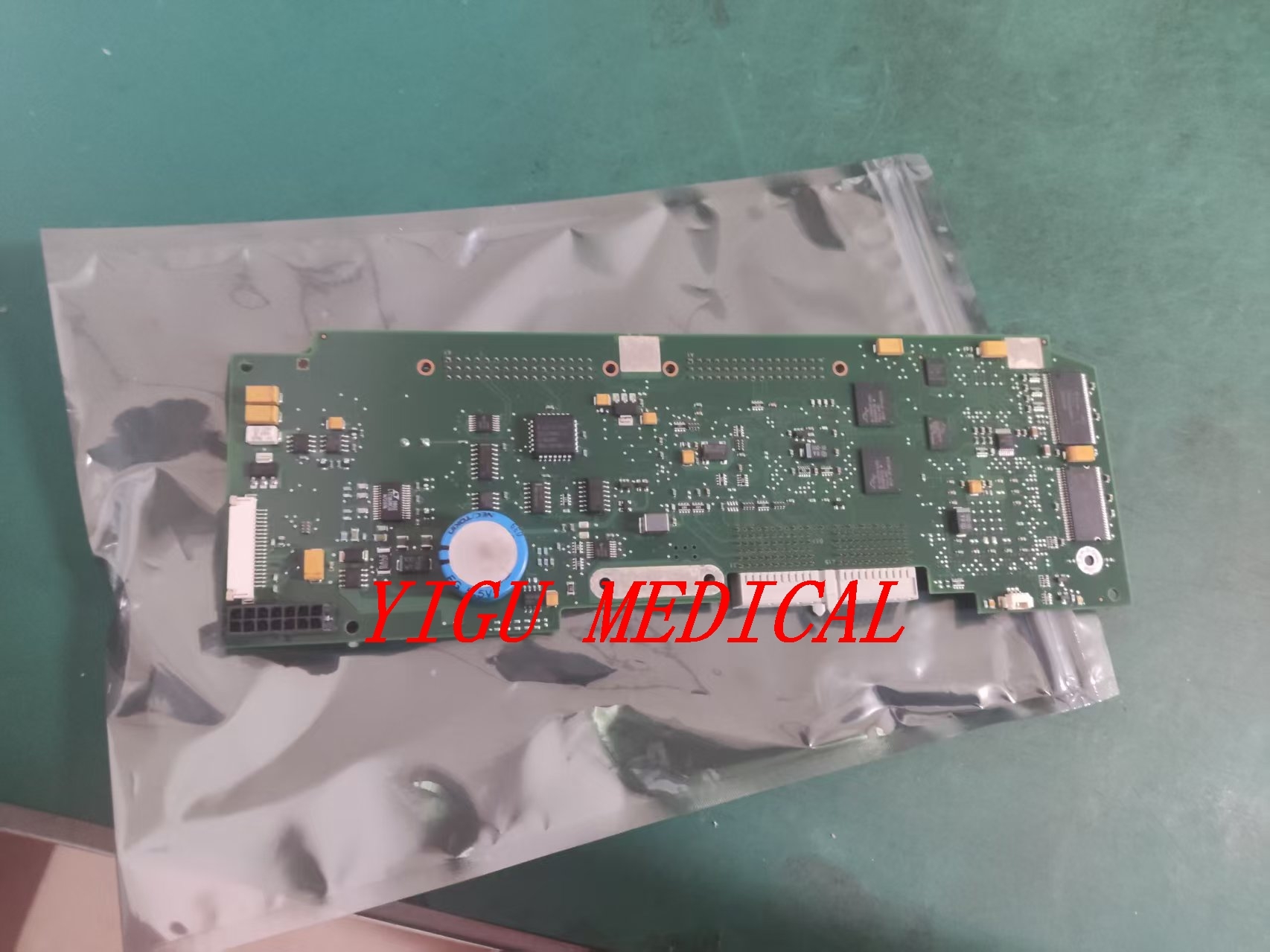

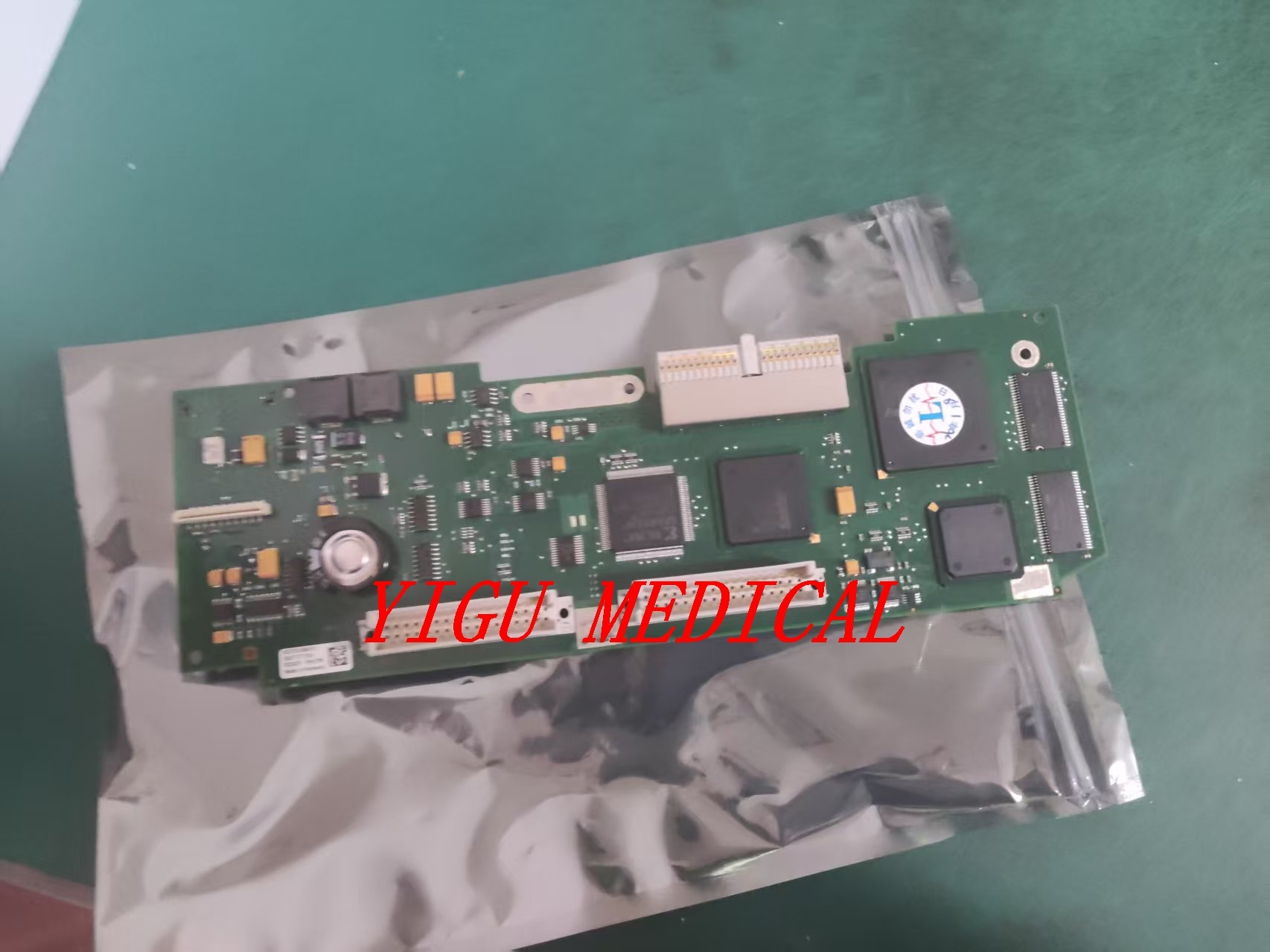

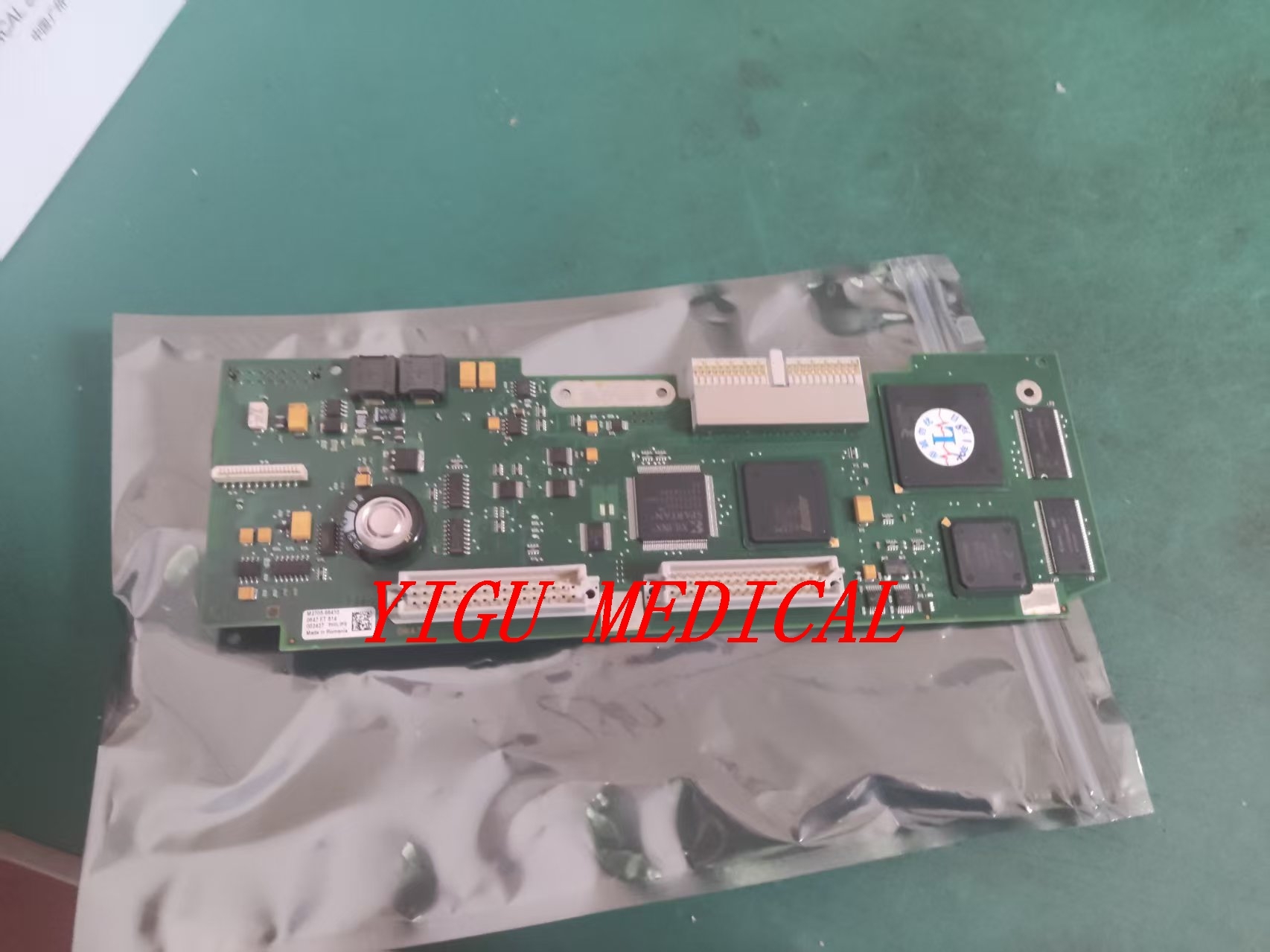

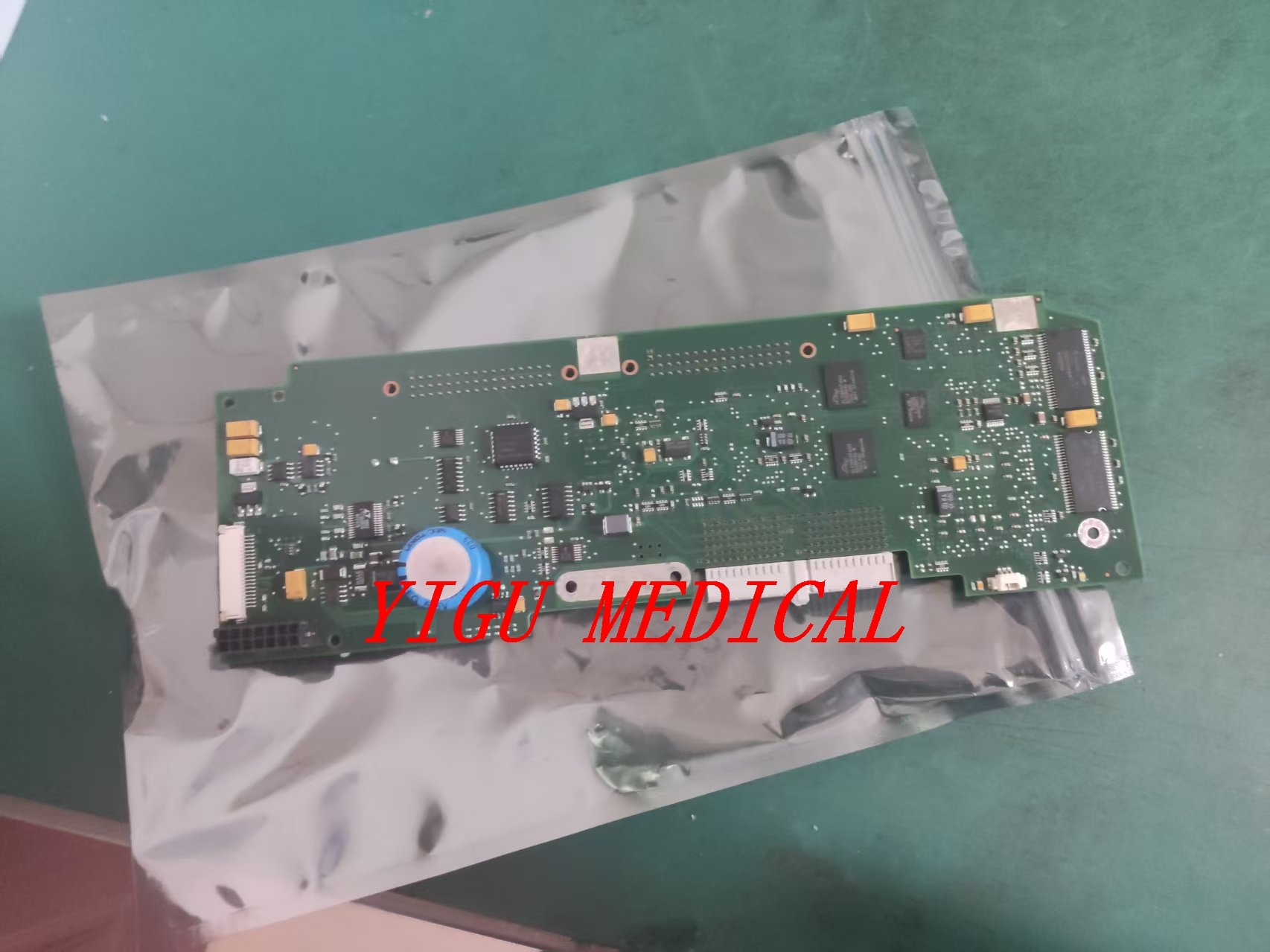

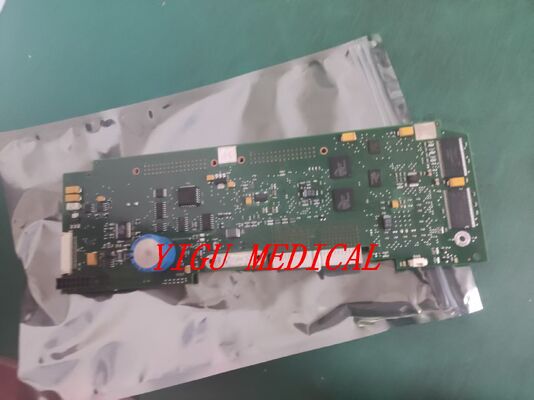

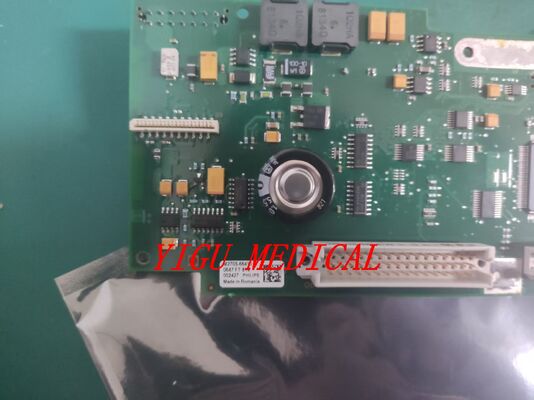

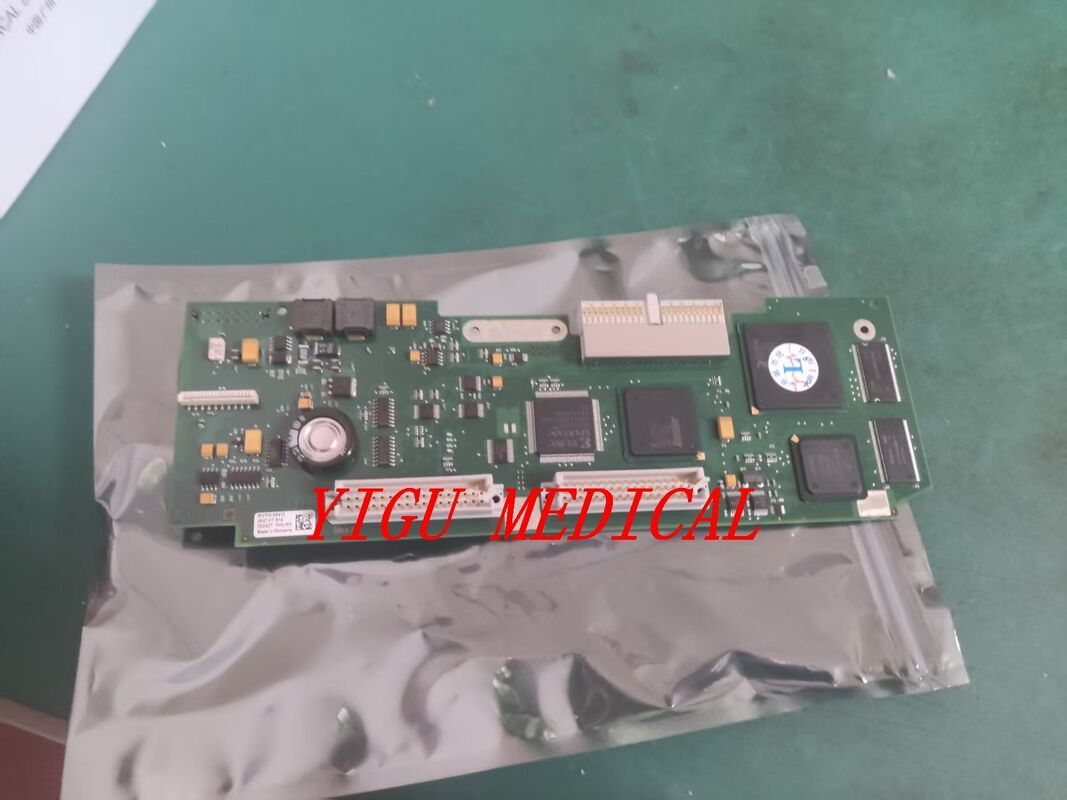

FM20 भ्रूण मॉनिटर कनेक्टर बोर्ड PN M2703-66420 अच्छी स्थिति में 3 महीने की वारंटी के साथ

यह घटक एक महत्वपूर्ण आंतरिक हार्डवेयर मॉड्यूल हैरेस्पिरोनिक्स एफएम20 भ्रूण मॉनिटरयह उपयोगकर्ता के लिए सुलभ नहीं है लेकिन डिवाइस की मुख्य कार्यक्षमता के लिए आवश्यक है।

• प्राथमिक नामःकनेक्टर बोर्ड (जिसे आमतौर परमदरबोर्ड इंटरफ़ेस बोर्ड,सिग्नल इंटरफेस बोर्ड, याएनालॉग फ्रंट-एंड बोर्ड) ।
• कार्यःयहकेंद्रीय केंद्रयाप्रवेश द्वारसभी बाहरी रोगी सेंसर/सोंड और मॉनिटर के आंतरिक डिजिटल प्रोसेसिंग सिस्टम के बीच।सिग्नल इंटरफेसिंग, कंडीशनिंग और रूटिंग.

1. मल्टी-सेंसर इंटरफेस हब:
   • अल्ट्रासाउंड (यूएस) जांचःडोपलर अल्ट्रासाउंड के माध्यम से भ्रूण हृदय गति (एफएचआर) का पता लगाने वाले ट्रांसड्यूसर को जोड़ता है।
   • टॉकोट्रांसड्यूसर (TOCO):गर्भाशय की गतिविधि (संकुचन) को मापने वाली दबाव-संवेदनशील जांच को जोड़ता है।
   • भ्रूण इलेक्ट्रोड (FECG/Scalp Electrode):एक सर्पिल या स्कैल्प इलेक्ट्रोड से प्रत्यक्ष भ्रूण ईसीजी सीसा तार के लिए इंटरफ़ेस प्रदान करता है।
   • बाहरी सहायक बंदरगाह:माताओं के पैरामीटर सहायक उपकरण (जैसे, पल्स ऑक्सीमेट्री जांच) के लिए पोर्ट भी एकीकृत कर सकते हैं।
2. सिग्नल कंडीशनिंग:
   • जांच से कच्चे, कमजोर एनालॉग संकेत प्राप्त करता है।
   • प्रारंभिक प्रदर्शन करता हैएम्पलीफिकेशन, फिल्टरिंग (शोर में कमी) और प्रतिबाधा मिलानमुख्य प्रसंस्करण बोर्ड के लिए स्वच्छ, स्थिर संकेत तैयार करने के लिए।
3. बिजली वितरण:
   • मॉनिटर की मुख्य बिजली की आपूर्ति से कनेक्टेड सेंसर और अपने स्वयं के ऑनबोर्ड सर्किट्री को नियंत्रित शक्ति वितरित करता है।
4. संचार और नियंत्रण:
   • अक्सर लॉजिक सर्किट या एक माइक्रोकंट्रोलर होता है जो सेंसर पहचान, मोड स्विचिंग और केंद्रीय सीपीयू/मेनबोर्ड के साथ संचार प्रोटोकॉल का प्रबंधन करता है।
5. यांत्रिक एवं विद्युत सुरक्षाः
   • यह मजबूत, मिलाप कनेक्टर प्रदान करता है जो नैदानिक प्लगिंग / अनप्लगिंग के दोहराए गए शारीरिक तनाव का सामना करते हैं, जिससे अधिक संवेदनशील और महंगे मेनबोर्ड को क्षति से बचाया जा सकता है।

एक दोषपूर्ण M2703-66420 बोर्ड आमतौर पर अलग-अलग, हार्डवेयर-विशिष्ट मुद्दों के रूप में प्रकट होता हैः

• एक या अधिक निगरानी चैनलों की पूर्ण विफलता(उदाहरण के लिए, यूएस काम करता है लेकिन TOCO कोई संकेत नहीं दिखाता है, या इसके विपरीत) ।
• अंतराल या अस्थिर संकेत(ड्रॉपआउट, "जंप" रीडिंग, निशान का नुकसान) ।
• लगातार त्रुटि कोडसिस्टम स्टार्टअप या स्व-परीक्षण के दौरान विशिष्ट सेंसरों से संबंधित (जैसे, "यूएस त्रुटि", "टोको त्रुटि") ।
• गलत अंकजिसे उपयोगकर्ता के द्वारा कैलिब्रेट करके हल नहीं किया जा सकता।
• दृश्यमान शारीरिक क्षतिबोर्ड के कनेक्टर्स, निशान या घटकों के लिए (दुर्लभ लेकिन संभव) ।

• इनपुट (अपस्ट्रीम):सभी रोगी-लागू सेंसर और केबल।
• आउटपुट (डाउनस्ट्रीम):सशर्त संकेत भेजता हैमुख्य सीपीयू बोर्ड/प्रोसेसिंग बोर्डआंतरिक रिबन केबल या कनेक्टर के माध्यम से।
• सहकर्मी घटक:साथ काम करता हैविद्युत आपूर्ति बोर्ड,प्रदर्शन विधानसभा, औरसामने कीबोर्ड पैनल.
